潤工社
DFS-030
￥1,320 （税込）

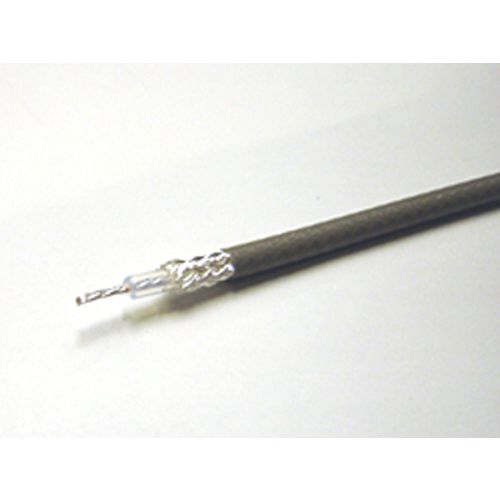

FEP誘電体(絶縁体)が特徴の高周波同軸、ジュンフロン同軸ケーブル「DFSシリーズ」です。インピーダンス50Ω、細線、軽量化に最適です。
このDFS030は1.5D相当であり、各種コネクターは1.5D対応品が応用できます。
高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。
※こちらの商品を1巻でお求めの際は、1巻は100mとなります。
- 10mお買い上げで1mあたり ￥1,210 （税込） 割引率 8%。
- 100mお買い上げで1mあたり ￥990 （税込） 割引率 25%。
在庫あり
関連する商品
商品詳細
概要
ジュンフロン同軸ケーブル インピーダンス50Ω
細線、軽量化に最適です。高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。また、線径が細いにもかかわらず、高圧がかけられるなどの特徴もあり、同軸というだけではなくさまざまな用途に使用できます。
- 高周波機器、小型端末、過酷な環境での使用、高信頼性を必要とする機器内配線などに最適。
DFSシリーズの仕様
| 名 称 | 特 性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 特性 インピーダンス Ω |
静電容量 pF/m |
減衰量標準値 dB/km | 導体抵抗[20℃] Ω/km |
試験電圧 V/1分 |
絶縁抵抗 MΩ・km |
概算質量kg/km | 備考 | ||
| 100 MHz |
400 MHz |
||||||||
| DFS020 | 50±5 | 95 | 504 | 921 | 832 | 1000 | 1000 | 4.5 | 0.8D相当 |
| DFS030 | 50±2 | 95 | 316 | 640 | 105 | 1000 | 1000 | 16 | 1.5D相当 |
| DFS040 | 50±2 | 95 | 180 | 360 | 32.7 | 1000 | 1000 | 40 | 2.5D相当 |
| 名 称 | 構 造 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内部導体 | 絶縁体 | 外部導体 | 外装シース | 仕上り 外径 φmm |
|||||||||
| 材質 | 構成 本/mm |
外径 φmm |
材質 | 色 | 外径 φmm |
材質 | 構成 | 密度 % |
材質 | 色 | 厚さ mm |
||
| DFS020 | 銀メッキ カッパー ウェルド 線(SW) |
7/0.10 | 0.30 | FEP | 自然 | 0.88 | 銀メッキ 軟銅線 (SA) |
27/0.10 横巻 |
90 | FEP | 灰 | 0.10 | 1.28 |
| DFS030 | 銀メッキ 軟銅線 (SA) |
7/0.18 | 0.54 | FEP | 自然 | 1.51 | 16/4/0.12 編組 |
90 | FEP | 灰 | 0.20 | 2.51 | |
| DFS040 | 7/0.32 | 0.96 | FEP | 自然 | 2.76 | 35/0.14 編組 |
90 | FEP | 灰 | 0.25 | 4.06 | ||
| 使用温度範囲 | 難燃性 | 耐候性 | 耐薬品性 | 耐油性 |
|---|---|---|---|---|
| -100℃～200℃ | 有 | 良 | 優 | 優 |
※使用温度範囲・各耐性は構造特性から考慮した参考値です。
