モガミ電線
極細同軸50Ω(2310) AWG31
￥99 （税込）
断線しにくい極細でフレキシブルな50Ω同軸ケーブル、モガミ「2310」です。
導体に銅メッキピアノ線を撚り合わせた特殊な素線構成になっています。
※こちらの商品を1巻でお求めの際は、1巻は最長500m巻となります。
- 10mお買い上げで1mあたり ￥88 （税込） 割引率 11%。
- 100mお買い上げで1mあたり ￥66 （税込） 割引率 33%。
- 500mお買い上げで1mあたり ￥64 （税込） 割引率 35%。
在庫あり
商品詳細
概要

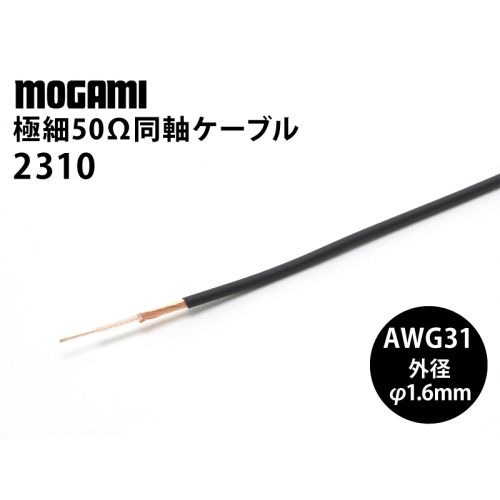

50Ω同軸ケーブル 2310
モガミ2310は、極細でフレキシブルな50Ω同軸ケーブルです。
芯線導体にピアノ線を1本撚り合わせる特殊な素線構成で、断線しにくい構造となっています。
2310 の ポイント
- 特性インピーダンスは50Ωです。
- 導体に銅メッキピアノ線を1本撚り合わせ特殊な素線構成の、断線しにくい同軸ケーブルです。
- 仕上り外径φ1.6mmと細く、ほどよいフレキシブルさがあります。
- 印字なしの黒色シースは、さまざまな用途に使用しやすいでしょう。
2310 の仕様・特性
| 特性インピーダンス | 47 ±3 Ω | |
|---|---|---|
| 減衰定数 | 0.15 dB/m（10 MHz） | |
| 導体抵抗 （DC 20℃） |
芯線（横巻裸軟銅線） | 0.4 Ω/m |
| シールド | 0.079 Ω/m | |
| 線間静電容量（1kHz・20℃） | 109 ±4 pF/m | |
| 定格 | 温度 | 60℃ |
| 電圧 | 30V | |
| スタイルNo. | 2310 50Ω同軸ケーブル | |
|---|---|---|
| 芯線 | 導体・素線構成 | 銅メッキピアノ線(1本/0.10mm) 横巻裸軟銅線(6本/0.10mm) |
| サイズ | 0.047SQ（AWG31） | |
| 絶縁体 | 架橋ポリエチレン（XLPE） | |
| 外径 | φ0.9mm | |
| シールド | 導体 | 裸軟銅線 |
| 素線構成・タイプ | 30本/0.10mm・横巻タイプ | |
| 外装シース | 材質 | ビニール（PVC） |
| 仕上り外径 | φ1.6mm | |
| 色 | 黒 | |
| 印字 | なし | |
| 標準条長 | 500m（1640ft） | |
| その他 | UL AWM 1354 準拠／難燃VW-1準拠 | |
