平河ヒューテック

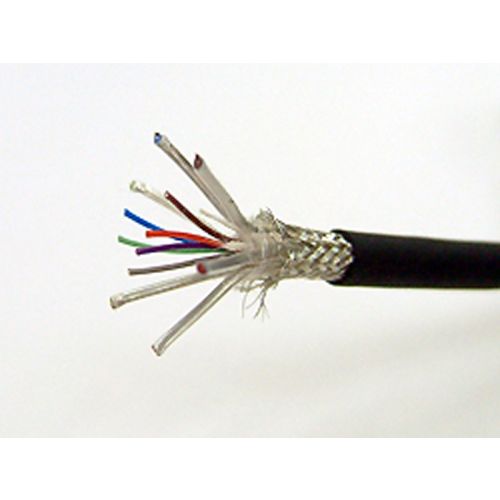

CCD-12（UL20379-FGSV-12）カメラケーブル
￥2,310 （税込）
CCDカメラの小型化、ヘッド分離型の普及に伴い、カメラケーブルも細線化及び接続部の高密度化が要求されてまいりました。このCCDカメラケーブルは、従来からのカメラケーブル設計技術をベースに最新の仕様で皆様にご提案します。また、さらに高度な加工技術を融合させコネクタアッセンブリなど、多方面でのご要求におこたえします。
※こちらの商品は、在庫限りで販売終了となります。予めご了承ください。
- 10mお買い上げで1mあたり ￥1,980 （税込） 割引率 14%。
- 100mお買い上げで1mあたり ￥1,760 （税込） 割引率 24%。
在庫あり
商品詳細
概要
CCDカメラケーブル
CCDカメラの小型化、ヘッド分離型の普及に伴い、カメラケーブルも細線化及び接続部の高密度化が要求されてまいりました。このCCDカメラケーブルは、従来からのカメラケーブル設計技術をベースに最新の仕様で皆様にご提案します。また、さらに高度な加工技術を融合させコネクタアッセンブリなど、多方面でのご要求におこたえします。
使用環境に応じて設計電線でのきめ細かい対応もさせていただきます。屈曲性の向上、耐油性、耐寒性など使用環境に対応する事や、標準仕様以外の長さ違いなどのご要求にもおこたえします。
また超小型コネクタの加工につきましては、独自の一体成形加工を施しております。組み立てタイプのコネクタ加工や、端末指定加工も対応しております。アッセンブリ品のコネクターは、標準でヒロセ電気（株）製HR10A.25シリーズコネクタを使用しております。
CCDカメラ12芯ケーブルの仕様
| CCDカメラ12芯ケーブル | |||
|---|---|---|---|
| 仕様 (UL STYLE:20379) | |||
| 外径 | 4.6mm | ||
| 内部導体 | 50Ω同軸 AWG32×6本 | 導体構成 | 7/0.08mm |
| 同軸外径 | 1.50mm | ||
| 減衰量 | 0.131dB/m | ||
| 信号線 AWG32×6本 | 導体構成 | 7/0.08ｍｍ | |
| 絶縁外径 | 0.6mm | ||
| シース | PVC | ||
| 黒 | |||
| アッセンブリ加工品 | *加工品も特注でお受けいたします。 | ||
