カナレ電気

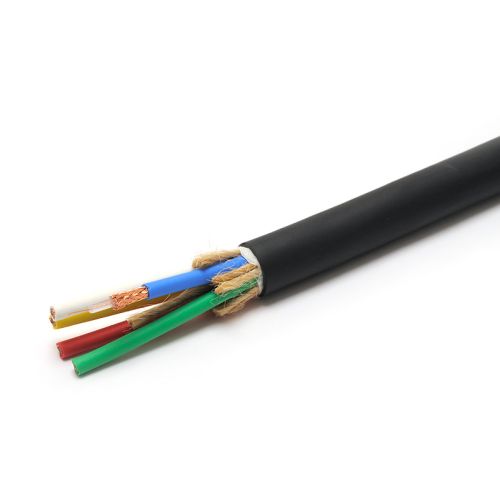

V5-1.5C 移動用75Ω同軸マルチケーブル
￥550 （税込）
ビデオ機器周辺の複数の同軸ケーブルを1本のケーブルにまとめられます。
信号識別のため各ユニットごとに中間シースの色が変えてあります。
その他、カナレ製品はこちら。
- 100mお買い上げで1mあたり ￥453 （税込） 割引率 18%。
在庫あり
関連する商品
商品詳細
概要
ビデオ機器周辺の複数の同軸ケーブルを1本のケーブルにまとめられます。
信号識別のため各ユニットごとに中間シースの色が変えてあります。回線間の長さの差異による位相補正作業を軽減。内部導体は撚線構造で、特に屈曲の多い箇所での使用に最適です。
75Ω同軸マルチケーブル
| 外径 | 9.2mm | ||
|---|---|---|---|
| ユニット構成 | 内部導体 | 断面積 | 0.04m㎡ |
| 導体構成 | 7/0.09A | ||
| 外径 | 0.27mm | ||
| 絶縁体外径 | 1.6mm | ||
| 外部導体構成 | 0.10mmA/5/16 | ||
| シールド密度 | 94%以上 | ||
| ユニットシース厚 | 0.3mm | ||
| ユニット外径 | 2.6mm | ||
| 電気特性 | 内部導体抵抗Ω/100m | 42.3 | |
| 外部導体抵抗Ω/100m | 3.3 | ||
| 特性インピーダンスΩ | 75 | ||
| 減衰量dB/100m(10MHz) | 9.6 | ||
| シース | ユニットシース | 赤･緑･青･白･黄 | |
| 外部シース | 黒 | ||
| 材質 | PVC | ||
| 耐電圧 | AC1000V/1分間 | ||
Vシリーズ
外部導体は高密度編組シールド構造で、耐久性に優れ、シースは柔らかく丈夫なPVCを採用。
