平河ヒューテック

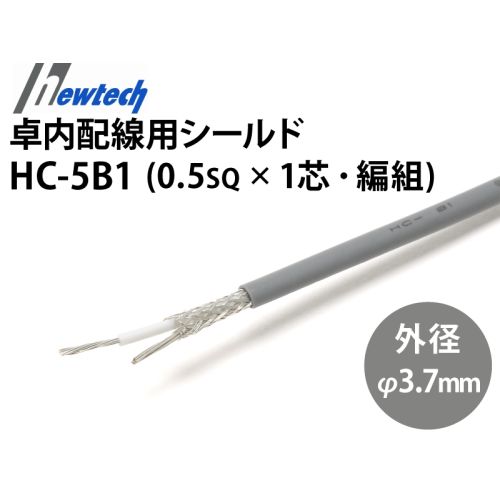

HC-5B1

¥319 (税込)

卓内配線用シールド電線HCシリーズ【0.5mm2×1芯・編組シールド】です。
おもに、音声調整装置の内部配線および盤間配線の補助に使用するのに適しています。

※こちらの商品を最長1巻でお求めの場合は、1巻は100mとなります。

  • 10mお買い上げで1mあたり ¥242 (税込) 割引率 24%。
  • 100mお買い上げで1mあたり ¥193 (税込) 割引率 39%。
在庫あり

商品詳細

概要

卓内配線用シールド線HC

卓内配線用シールド電線HCシリーズです。
おもに、音声調整装置の内部配線および盤間配線の補助に使用するのに適しています。

特 徴

  • ビニールシースは薄く、スペースが限られた卓内配線に適したシールドケーブルです。
  • 芯線の絶縁体へは「架橋ポリエチレン」を用いて、ハンダ付性や機械的強度に優れたシールドケーブルとなっています。
  • HCシリーズは、遮へいに「編組タイプ」と「横巻タイプ」をラインナップしています。
    HC-□B1・HC-□L1
    B:編組シールド LS:横巻シールド
  • 編組タイプは、シールド線にドレインワイヤーが含まれており、アッセンブリのしやすいケーブルです。
  • 横巻タイプは、密度が非常に高く、遮へい率に優れたケーブルです。

卓内配線用シールド線HC 構造・特性

品名 HC-2B1 HC-2L1 HC-3B1 HC-3L1 HC-5B1 HC-5L1
芯線数 1芯
錫メッキ
軟銅線
導体
構成(本/mm) 16/0.12 12/0.18 19/0.18
断面積(mm) 0.18 0.31 0.48
絶縁体 外径(mm) 1.05 1.3 1.6
材質 架橋ポリエチレン(HC-E)
ドレインワイヤー(本/mm) 16/0.12 - 12/0.18 - 19/0.18 -
シールド B LS B LS B LS
PVCシース 外径(mm) 2.35 1.75 2.9 2.0 3.7 2.5
灰色
定格 250V 80℃
最大導体抵抗20℃(Ω/km) 106 61.9 39.1
最小絶縁抵抗20℃(MΩ・km) 1000
試験電圧(AC V/分) 500 1000
静電容量・導体シールド間1kH(PF/m) 200 220
概算質量(kg/km) 9.8 6.4 14 9.2 22 13
標準長 (m) 200(当店標準在庫は100m巻)
品名 HC-2B2 HC-2L2 HC-3B2 HC-3L2 HC-5B2 HC-7B2
芯線数 2芯
錫メッキ
軟銅線
導体
構成(本/mm) 16/0.12 12/0.18 19/0.18 30/0.18
断面積(㎡) 0.18 0.31 0.48 0.76
絶縁体 外径(㎡) 1.05 1.3 1.6 2.0
材質 架橋ポリエチレン(HC-E)
ドレインワイヤー(本/mm) 16/0.12 - 12/0.18 - 19/0.18 30/0.18
シールド B LS B LS B B
PVCシース 外径(mm) 3.0 2.9 3.8 3.5 4.5 5.5
灰色
定格 250V 80℃
最大導体抵抗20℃(Ω/km) 108 63.1 39.9 25.2
最小絶縁抵抗20℃(MΩ・km) 1000
試験電圧(AC V/分) 500 1000
静電容量・導体相互間1kH(PF/m) 70 95
概算質量(kg/km) 14 13 25 19 36 51
標準長 (m) 200(当店標準在庫は100m巻)
