平河ヒューテック

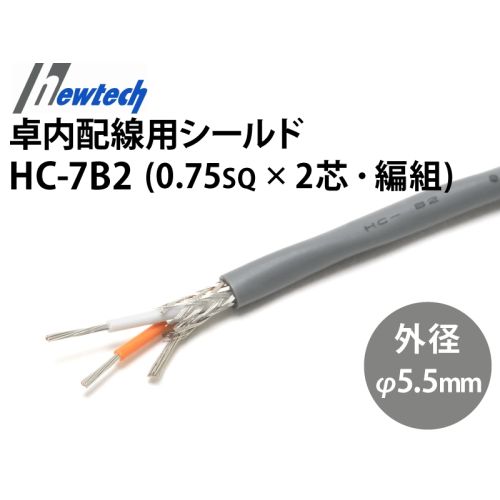

HC-7B2
￥484 （税込）
卓内配線用シールド電線HCシリーズ【0.75mm2×2芯・編組シールド】です。
おもに、音声調整装置の内部配線および盤間配線の補助に使用するのに適しています。
※こちらの商品を最長1巻でお求めの場合は、1巻は100mとなります。
- 10mお買い上げで1mあたり ￥374 （税込） 割引率 23%。
- 100mお買い上げで1mあたり ￥292 （税込） 割引率 40%。
在庫あり
商品詳細
概要
卓内配線用シールド線HC
卓内配線用シールド電線HCシリーズです。
おもに、音声調整装置の内部配線および盤間配線の補助に使用するのに適しています。
特 徴
- ビニールシースは薄く、スペースが限られた卓内配線に適したシールドケーブルです。
- 芯線の絶縁体へは「架橋ポリエチレン」を用いて、ハンダ付性や機械的強度に優れたシールドケーブルとなっています。
- HCシリーズは、遮へいに「編組タイプ」と「横巻タイプ」をラインナップしています。
HC-□B1･HC-□L1
B:編組シールド LS:横巻シールド - 編組タイプは、シールド線にドレインワイヤーが含まれており、アッセンブリのしやすいケーブルです。
- 横巻タイプは、密度が非常に高く、遮へい率に優れたケーブルです。
卓内配線用シールド線HC 構造･特性
| 品名 | HC-2B1 | HC-2L1 | HC-3B1 | HC-3L1 | HC-5B1 | HC-5L1 | |
|---|---|---|---|---|---|---|---|
| 芯線数 | 1芯 | ||||||
| 錫メッキ 軟銅線 導体 |
構成(本/mm) | 16/0.12 | 12/0.18 | 19/0.18 | |||
| 断面積(mm) | 0.18 | 0.31 | 0.48 | ||||
| 絶縁体 | 外径(mm) | 1.05 | 1.3 | 1.6 | |||
| 材質 | 架橋ポリエチレン(HC-E) | ||||||
| ドレインワイヤー(本/mm) | 16/0.12 | - | 12/0.18 | - | 19/0.18 | - | |
| シールド | B | LS | B | LS | B | LS | |
| PVCシース | 外径(mm) | 2.35 | 1.75 | 2.9 | 2.0 | 3.7 | 2.5 |
| 色 | 灰色 | ||||||
| 定格 | 250V 80℃ | ||||||
| 最大導体抵抗20℃(Ω/km) | 106 | 61.9 | 39.1 | ||||
| 最小絶縁抵抗20℃(MΩ･km) | 1000 | ||||||
| 試験電圧(AC V/分) | 500 | 1000 | |||||
| 静電容量･導体シールド間1kH(PF/m) | 200 | 220 | |||||
| 概算質量(kg/km) | 9.8 | 6.4 | 14 | 9.2 | 22 | 13 | |
| 標準長 (m) | 200（当店標準在庫は100m巻） | ||||||
| 品名 | HC-2B2 | HC-2L2 | HC-3B2 | HC-3L2 | HC-5B2 | HC-7B2 | |
|---|---|---|---|---|---|---|---|
| 芯線数 | 2芯 | ||||||
| 錫メッキ 軟銅線 導体 |
構成(本/mm) | 16/0.12 | 12/0.18 | 19/0.18 | 30/0.18 | ||
| 断面積(㎡) | 0.18 | 0.31 | 0.48 | 0.76 | |||
| 絶縁体 | 外径(㎡) | 1.05 | 1.3 | 1.6 | 2.0 | ||
| 材質 | 架橋ポリエチレン(HC-E) | ||||||
| ドレインワイヤー(本/mm) | 16/0.12 | - | 12/0.18 | - | 19/0.18 | 30/0.18 | |
| シールド | B | LS | B | LS | B | B | |
| PVCシース | 外径(mm) | 3.0 | 2.9 | 3.8 | 3.5 | 4.5 | 5.5 |
| 色 | 灰色 | ||||||
| 定格 | 250V 80℃ | ||||||
| 最大導体抵抗20℃(Ω/km) | 108 | 63.1 | 39.9 | 25.2 | |||
| 最小絶縁抵抗20℃(MΩ･km) | 1000 | ||||||
| 試験電圧(AC V/分) | 500 | 1000 | |||||
| 静電容量･導体相互間1kH(PF/m) | 70 | 95 | |||||
| 概算質量(kg/km) | 14 | 13 | 25 | 19 | 36 | 51 | |
| 標準長 (m) | 200（当店標準在庫は100m巻） | ||||||
