金子コード

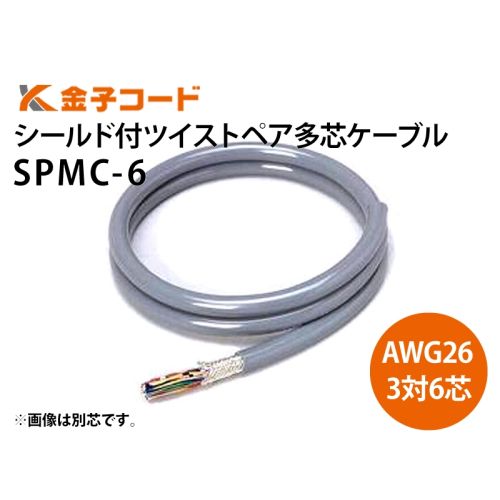

SPMC- 6(DG) 26AWG x 3対・6芯

¥462 (税込)

AWG26 シールド付ツイストペア多心ケーブル SPMCシリーズ
艶有りダークグレー

  • 導体には30/0.08の細径軟銅線を使用。高い柔軟性を実現。
  • ツイストペア(対撚り)構造の為、耐ノイズ性及び信号特性が良好です。
  • シールドがありますのでEMC対策に有効です。

※こちらの商品を1巻でご注文の場合、1巻は100mとなります。

  • 10mお買い上げで1mあたり ¥385 (税込) 割引率 17%。
  • 100mお買い上げで1mあたり ¥352 (税込) 割引率 24%。
在庫あり

商品詳細

概要

詳細図面

SPMCシリーズ 特徴

  • ツイストペア(対撚り)ですので耐雑音特性、クロストーク特性が良好で高速 信号回路の配線に最適です。
  • 導体には、30/0.08の独特の細線を使用していますので、やわらかく耐屈曲性が優秀です。
  • 心線の色は、リングマークにより100色まで色別けでき、識別が容易で誤配線 の心配がありません。
  • シールド引出し線(12/0.12すずめっき)が入っていますので、シールド処理 が簡単です。
  • ボタン電話機(電々公社ビジネスホン)用コードと同等の材料を使用しており、 信頼性も高く柔軟性に富んでいるため、曲げたり、丸めたりの配線が容易 にできます。
  • 57シリーズ(第一電子工業製)、JDシリーズ(日本航空電子製)等のコネクタに適合寸法です。

SPMCシリーズ構造・特性

品名 SPMC-4 SPMC-6 SPMC-8 SPMC-10 SPMC-12 SPMC-14


芯数 4芯 6芯 8芯 10芯 12芯 14芯
対数 2対 3対 4対 5対 6対 7対
導体 構成 裸軟銅線 30本/0.08mm
サイズ AWG26(0.15mm2
外径 φ0.51mm
絶縁体 厚さ PVC 0.3mm
外径 φ1.1mm
シールド 錫メッキ軟銅線編組/ドレンワイヤー 12本/0.12mm
シース 厚さ PVC 1.0mm
艶ありダークグレー(色記号:DG)
表面印字 SPMC-□□ KANEKO CORD  (2019/04現在)
仕上り外径 φ5.5mm φ5.5mm φ6.0mm φ7.0mm φ7.2mm φ7.5mm
許容電流(A) 1.8 1.5 1.3 1.2 1.0 1.0



導体抵抗(Ω/km) 137以下
絶縁抵抗(MΩ/km) 10以上
耐電圧(V/分) AC 500V

温度(使用範囲) 60℃(-10~+60℃)
電圧 100V以下

※許容電流値は、周囲温度30℃での計測値であり保証値ではありません。
