フッ素樹脂（エチレン･四フッ化エチレン共重合物＝ETFE）絶縁体のシールドケーブル（12/0.18×2芯）を、複数対組み合わせて一括遮へい（シールド）したマルチケーブル。

※こちらの商品は、在庫限りで販売終了となります。なお長尺品は終了済みのため、ご注文数量により在庫状況をご連絡致します。予めご了承ください。

10mお買い上げで1mあたり￥2,772 （税込）割引率 8%。
100mお買い上げで1mあたり￥2,134 （税込）割引率 29%。

在庫あり

この商品について問い合わせる

商品詳細

概要

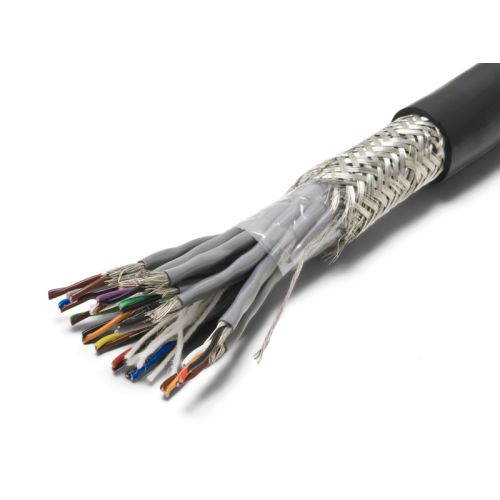

マルチ･ペア･ダブルシールドケーブル

フッ素樹脂（エチレン･四フッ化エチレン共重合物＝ETFE）絶縁体のシールドケーブル（12/0.18×2芯）を、複数対組み合わせて一括遮へい（シールド）したマルチケーブル。ダブルシールドされた構造は高い耐ノイズ性を有し、一括遮へいにはアース線（ドレイン線）が伸び、アース処理も楽に行えます。電気特性およびその他の必要な使用について適用する。

このマルチ･ペア･ダブルシールドケーブルは、2対・4対・8対・12対・16対を在庫しております。

品名	12/0.18 ETFE(YH)16P

ケーブル構造･特性

項目			12対		16対
内部導体	材質		JIS C 3102 錫メッキ軟銅線
	公称断面積		0.3m㎡
	構成		12本/0.18mm
	外径		0.75mm
絶縁体	材質		ETFE樹脂
	厚さ		0.15mm
	外径		1.05mm
	色別		1.橙×黒2.黄×黒3.緑×黒4.青×黒 5.鼠×黒6.白×黒7.橙×茶8.黄×茶 9.緑×茶10.青×茶11.鼠×茶12.白×茶		1.赤×黒2.橙×黒3.黄×黒4.緑×黒5.青×黒 6.紫×黒7.鼠×黒8.白×黒9.赤×黒10.橙×茶 11.黄×茶12.緑×茶13.青×茶14.紫×茶 15.鼠×茶16.白×茶
対撚り	撚りピッチ		約20mm
対撚り	撚り方向		右
横巻シールド	材質		JIS C 3102 錫メッキ軟銅線
	構成		50±2本/0.12mm
	横巻密度		約90%
	外径		2.4mm
シース1	材質		軟質ビニル樹脂(鼠)
	厚さ		0.3mm
	外径		3.0mm
撚り合わせ	撚り方向	第1層	左3対	第1層	左5対
	撚り方向	第2層	右9対	第2層	右11対
	撚りピッチ		約170mm		約140mm
	テープ巻外径		約12.0mm		約13.5mm
アース線	材質		錫メッキ軟銅線
	断面積		0.2m㎡
	構成		7本/0.20mm
	外径		0.6mm
編組シールド	材質		JIS C 3152 錫メッキ軟銅線
	構成		32打/10本/0.12mm		32打/10本/0.12mm
	編組密度		80%以上
	外径		13.0mm		14.3mm
シース2(外シース)	材質		軟質ビニル樹脂(黒)		軟質ビニル樹脂(黒)
	厚さ		1.0mm		1.0mm
	外径	標準	15.0mm		16.3mm
	外径	最大	15.5mm		16.8mm

電気特性

絶縁抵抗　20℃　MΩ/km	1500以上
導体抵抗　20℃　 Ω/km	66.4以下
耐電圧　　　　　　V/分	2000
静電容量 pF/m(1MHz)	約108
特性インピーダンス	約60
