沖電線

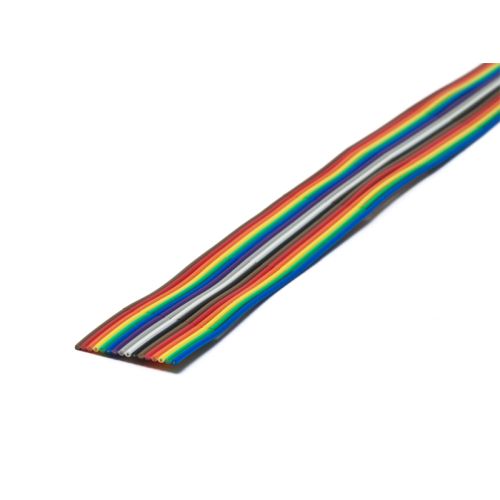

FLEX-S4 16芯 スダレ形オキフレックス
￥264 （税込）
一定間隔に精度良く融着した部分と非融着部分の繰り返しによって構成されています。用途は電子計算機器、端末機器、通信機、制御機器、事務機等の内部配線に最適です。
UL STYLE NO.2651 105℃ 300V 対応品
- 61mお買い上げで1mあたり ￥207 （税込） 割引率 22%。
在庫あり
商品詳細
概要
ブログタイトル【FLEX-SとFLEX-Bの違いって？フラットケーブルのお話】
スダレ型オキフレックス(FLEX-S4)
一定間隔に精度良く融着した部分と非融着部分の繰り返しによって構成されています。
用途は電子計算機器、端末機器、通信機、制御機器、事務機等の内部配線に最適です。
芯線の配色は、「茶－赤－橙－黄－緑－青－紫－灰－白－黒・・・・（以後10色の繰り返し）」となっております。
ケーブル構造･特性
型番：FLEX-S4 （）-7/0.127 3030 2651
※（）内はメーカー品種構成品表による心数が入ります。
| 心数 | 導体 | 絶縁体 | スパン | 全幅 | 線間ピッチ | 標準長 |
|---|---|---|---|---|---|---|
| 10芯 | 7本/0.127mm (AWG28) |
軟質塩化ビニル | 11.43mm | 12.7mm | 1.27mm | 1リール61m (200フィート) |
| 16芯 | 19.05mm | 20.3mm | ||||
| 20芯 | 24.13mm | 25.4mm | ||||
| 26芯 | 31.75mm | 33.0mm | ||||
| 30芯 | 36.83mm | 38.1mm | ||||
| 34芯 | 41.91mm | 43.2mm | ||||
| 40芯 | 49.53mm | 50.8mm | ||||
| 50芯 | 62.23mm | 63.5mm | ||||
| 60芯 | 74.93mm | 76.2mm | ||||
| 64芯 | 80.03mm | 81.3mm | ||||
| ケーブルカラー | 茶-赤-橙-黄-緑-青-紫-鼠-白-黒 10色の繰り返し | |||||
※在庫していない芯数も取り寄せ可能です。お問い合わせ下さい。
フラットケーブル電気特性
| 絶縁抵抗 20℃ MΩ/km | 10 | ||
|---|---|---|---|
| 導体抵抗 20℃ Ω/km | 222 | ||
| 耐電圧 AC V/分 | 2000 | ||
| 静電容量 pF/m(1MHz) | 約51 | ||
| 特性インピーダンス Ω | 約108 | ||
| 伝搬遅延 ns/m | 約5.0 | ||
| 近端ストローク % | 約4.0 | ||
| 難燃特性 | VW-1 | ||
