プロテリアル（旧・日立金属）

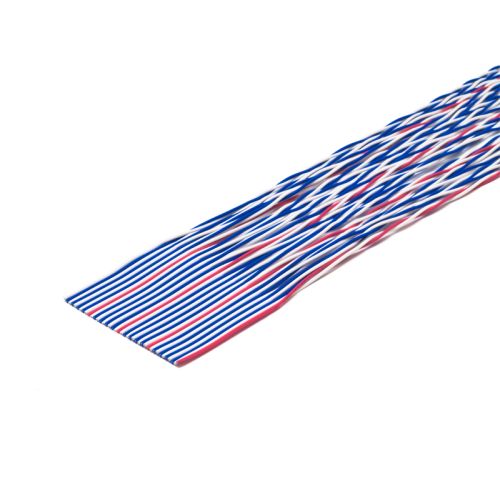

ツイストスダレ フラットケーブル 20P(40芯)
￥1,320 （税込）
耐ノイズ性が良好です。平行融着部において絶縁体の剥離なしにIDCコネクタによる一括圧接接続ができます。非融着部分での端末処理、接続分岐などが容易にできます。
UL AWM 20012-TW LF 80℃ 150V 対応品
※こちらの商品は1巻でのご注文の場合30m巻きとなります。
- 30mお買い上げで1mあたり ￥990 （税込） 割引率 25%。
在庫あり
商品詳細
概要
日立フラットエース･ツイストタイプ
耐ノイズ性が良好です。
平行融着部において絶縁体の剥離なしにIDCコネクタによる一括圧接接続ができます。非融着部分での端末処理、接続分岐などが容易にできます。非融着部分を用いることにより丸めることもできるため、自由に配線方向を変えることができ配線場所への順応性があります。導体には一般撚り線導体とハイラップ導体の2種類が有ります。
ケーブル構造･特性
| 心数 | 導体 | 絶縁体 | スパン | 全幅 | 線間ピッチ | 標準長 |
|---|---|---|---|---|---|---|
| 17P | 7本/0.127mm (AWG28) |
軟質塩化ビニル | 41.91mm | 43.18mm | 1.27mm | 30mリール |
| 20P | 49.53mm | 50.8mm | ||||
| 25P | 62.23mm | 63.5mm | ||||
| 32P | 80.01mm | 81.28mm | ||||
| カラー配列 | (赤･白)(青･白)(青･白)(青･白)(青･白)の5対毎の繰り返し。 | |||||
ツイストスダレ フラットケーブルの電気特性
| 絶縁抵抗 20℃ MΩ/km | 100 | |||||
|---|---|---|---|---|---|---|
| 導体抵抗 20℃ Ω/km | 229 | |||||
| 耐電圧 AC V/分 | 1500 | |||||
| 静電容量 pF/m(1MHz) | 約54 | |||||
| 特性インピーダンス Ω | 約110 | |||||
| 伝搬遅延 ns/m | 約5.2 | |||||
| ストローク %/3m | 近端 | 約5 (パルス立ち上がり時間10nsec) | ||||
| 遠端 | 約1.5 (パルス立ち上がり時間10nsec) | |||||
| 難燃特性 | UL VW-1 | |||||
