三沢電線
VSF 2.0sq 200m
￥24,156 （税込）
JIS C 3306に基づく、主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線の導体に塩化ビニルコンパウンドで絶縁を施した物です。
お取り寄せ【標準1~2営業日】 ※状況により都度連絡
商品詳細
概要

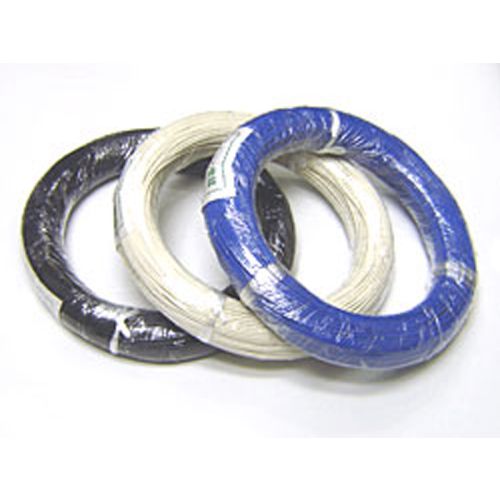

ビニル電線 VSF
JIS C 3306に基づく、主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線の導体に塩化ビニルコンパウンドで絶縁を施した物です。
定格温度は60℃、定格電圧は300V以下です。
耐水性、可とう性、加工性、また着色性等に優れています。
※こちらは取寄せ品です。メーカー営業日は即日出荷可能ですが、土日祝・大型連休等の場合は翌営業日以降となります。予めご了承くださいませ。
用途
単心ビニルコードは電気器具内のリード線等多くに使用されています。
ケーブル構造･特性
| 種類 | 線心数 | 導体 | 絶縁体厚さ | 仕上り外径 | 導体抵抗 20℃Ω/km |
長さ | ||
|---|---|---|---|---|---|---|---|---|
| 断面積 | 素線構成 | 外径 | ||||||
| VSF | 1芯 | 0.3m㎡ | 12本/ 0.18mm |
0.7mm | 0.55mm | 1.8mm | 61.1 | 100m／200m |
| 0.5m㎡ | 20本/ 0.18mm |
0.9mm | 0.8mm | 2.5mm | 36.7 | 100m／200m | ||
| 0.75m㎡ | 30本/ 0.18mm |
1.1mm | 0.8mm | 2.7mm | 24.4 | 100m／200m | ||
| 1.25m㎡ | 50本/ 0.18mm |
1.5mm | 0.8mm | 3.1mm | 14.7 | 100m／200m | ||
| 2.0m㎡ | 37本/ 0.26mm |
1.8mm | 0.8mm | 3.4mm | 9.50 | 200m | ||
