品川電線

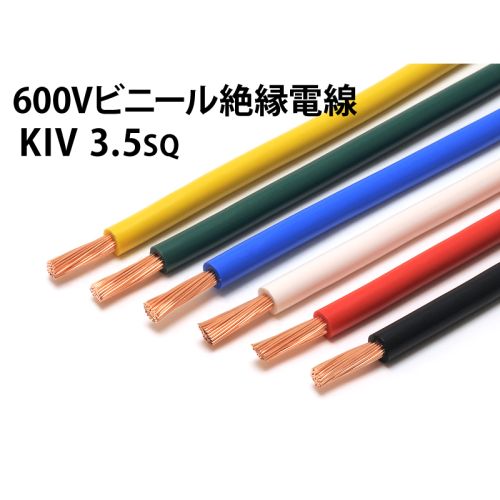

KIV 3.5sq
￥297 （税込）
電気機器用ビニル絶縁電線KIVは、600V以下の主に電気機器の
配線に用いる導体が可とう軟銅撚り線の絶縁電線です。
塩化ビニル樹脂を主体としたコンパウンドで絶縁されています。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥248 （税込） 割引率 16%。
- 100mお買い上げで1mあたり ￥173 （税込） 割引率 42%。
在庫あり
商品詳細
概要
600Ｖ以下の電気機器に使用される，導体が可とうよりの絶縁電線です。
関連動画
| 型式認可番号 |
0.75m㎡～8m㎡
12-494714m㎡～30m㎡ 38m㎡～100m㎡ 12-5179 12-7740 |
|---|---|
| 定 格 | 連続使用温度最高60℃、電圧600V |
| 規 格 | 電気用品取締法により試験電圧2000V/1min(水中)引張強さ1.02kgf/m㎡以上、伸び100％以上、実測値の100℃で48時間の老化試験、残率が引張強さ85％以上、伸び80％以上でなければならない。 |
ケーブル構造･特性
| 種類 | 線心数 | 導体 | 絶縁体厚さ | 仕上り外径 | 導体抵抗 20℃Ω/km |
絶縁抵抗 20℃MΩkm |
||
|---|---|---|---|---|---|---|---|---|
| 断面積 | 素線構成 | 外径 | ||||||
| KIV | 1芯 | 3.5m㎡ | 45本/ 0.32mm |
2.5mm | 0.8mm | 4.1mm | 5.09 | 50 |
| 5.5m㎡ | 70本/ 0.32mm |
3.1mm | 1.0mm | 5.1mm | 3.27 | 50 | ||
| 8.0m㎡ | 50本/ 0.45mm |
3.7mm | 1.2mm | 6.1mm | 2.32 | 50 | ||
| 14m㎡ | 88本/ 0.45mm |
4.9mm | 1.4mm | 7.7mm | 1.32 | 40 | ||
| 22m㎡ | 7本/20本/ 0.45mm |
7.0mm | 1.6mm | 10.5mm | 0.844 | 40 | ||
