古河電工

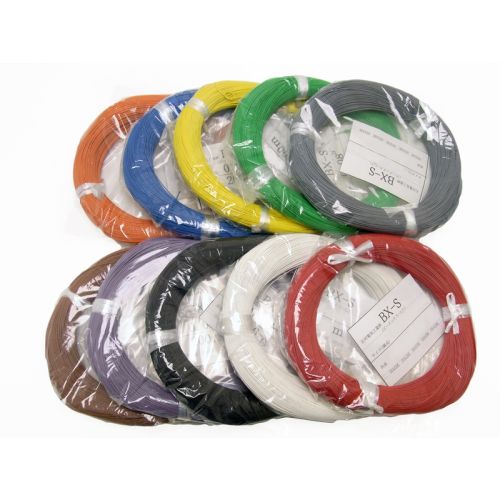

BX-S 0.75sq 100m

¥5,280 (税込)

電子機器、電気機器などの内部配線に!耐熱温度90℃!
BX-S(ビーメックスーエス) 標準型架橋ポリエチレン電線
1m~からの切り売りはこちら

※こちらの商品は1巻(100m巻)になります。

※下記色は在庫限りで在庫の取扱を終了致します。
橙色・茶色・紫色

在庫あり

商品詳細

概要

ブログタイトル【電子機器、電気機器などの内部配線に!古河電工BX-S!】

ビーメックス-Sはポリエチレンを電子線により照射架橋させた耐熱電線で、標準型ビーメックス電線をあらわします。
主に電子機器、電気機器、計測機、鉄道模型、オーディオ、ギター、エフェクターなどの内部配線として使用されます。

BX-Sのポイント

  • 320℃のハンダ槽に1分間浸しても溶融しません。もし作業中にハンダコテが触れたとしても溶けたり変形を生じません。
  • ビーメックス電線は短時間の耐熱性のみならず、長時間使用時の耐熱を向上させた優れた特性を有します。
  • 低温特性にも優れています。(低温使用温度<-60℃ )
  • しなやかな柔軟性と共に充分な機械的強度を有しています。
  • ポリエチレンは非常に優れた高周波特性を有しており、ビーメックス-Sはその優れた性能をそのまま保有しています。

BX-S0.75sqの仕様

導体サイズ 0.75m㎡(30本/0.18mm)
導体外径 1.14mm
絶縁体標準厚  0.50mm
仕上外径 2.14mm
定格温度(℃)  90
最大導体抵抗(20℃Ω/Km) 25.8
最小絶縁抵抗(20℃MΩ・Km) 2500
耐電圧 AC(1分間)V 1000

関連動画

BX-Sラインナップとケーブル構造・特性

断面積 導体 絶縁体 仕上り外径
構成 外径 標準厚 外径
0.08sq 7本/0.12mm 0.36mm 0.30mm 0.96mm 0.96mm
0.18sq 7本/0.18mm 0.54mm 0.30mm 1.14mm 1.14mm
0.3sq 12本/0.18mm 0.72mm 0.40mm 1.52mm 1.52mm
0.5sq 20本/0.18mm 0.93mm 0.50mm 1.93mm 1.93mm
0.75sq 30本/0.18mm 1.14mm 0.50mm 2.14mm 2.14mm
1.25sq 50本/0.18mm 1.47mm 0.60mm 2.67mm 2.67mm
2.0sq 37本/0.26mm 1.83mm 0.60mm 3.03mm 3.03mm
0.65mm(単線) 1本/0.65mm 0.65mm 0.40mm 1.45mm 1.45mm
