潤工社

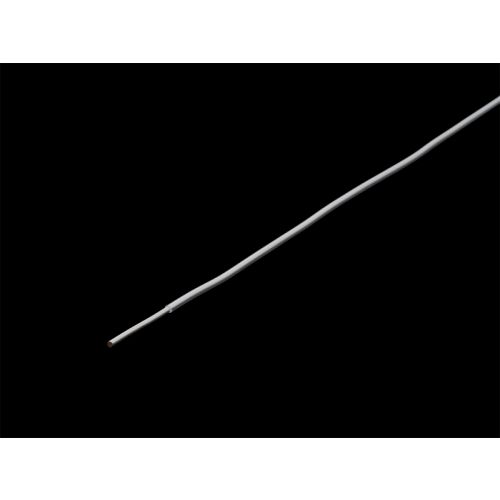

銀メッキ0.8mm単線 ジュンフロン（FEP）被覆
￥242 （税込）
機器配線用ジュンフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。
※こちらの商品は一巻でのご注文の場合100mとなります。
- 10mお買い上げで1mあたり ￥220 （税込） 割引率 9%。
- 100mお買い上げで1mあたり ￥160 （税込） 割引率 34%。
在庫あり
商品詳細
概要
機器配線用ジュンフロン電線
機器配線用ジュンフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。
- FEP：連続使用温度範囲:-253℃+200℃
- 不燃性･低摩擦係数･非接着性･耐老化性･溶融押出が可能です。
- 電気･物理･化学特性その他が優れています。
- SA(銀メッキ)
導体に銀を均一に電気メッキするもので、主として耐熱性および高周波用電線のメッキに適用されます。メッキ厚は約1μm以上で、連続使用温度は200℃を標準とします。
- “「ジュンフロン」は潤工社の製造するフッ素樹脂（FEP）の商標です。”
| 色 | 透明 |
|---|
ケーブル構造･特性
- 単線
| カタログ番号 | 導体(SA 銀メッキ) | 絶縁体(FEP)透明(N色) | 最大導体抵抗 (20℃Ω/Km)SA |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC(1分間)V |
定格電圧 | ||
|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | |||||
| AF04A030 | 1本/ 0.26mm |
0.26mm | 0.15mm | 0.56mm | 345 | 1500 | 1500 | 250V |
| AF04A040 | 1本/ 0.32mm |
0.32mm | 0.2mm | 0.72mm | 255 | |||
| AF04A050 | 1本/ 0.40mm |
0.40mm | 0.2mm | 0.80mm | 144 | |||
| AF04A070 | 1本/ 0.50mm |
0.50mm | 0.2mm | 0.90mm | 91.3 | |||
| AF04A090 | 1本/ 0.80mm |
0.80mm | 0.2mm | 1.20mm | 35.7 | |||
| AF04A100 | 1本/ 1.0mm |
1.0mm | 0.2mm | 1.4mm | 22.8 | |||
- 撚り線
| カタログ番号 | 導体(SA銀メッキ) | 絶縁体(FEP)透明(N色) | 最大導体抵抗 (20℃Ω/Km) |
最小絶縁 抵抗 (20℃MΩ･Km) |
試験電圧 AC (1分間)V |
定格電圧 | |||
|---|---|---|---|---|---|---|---|---|---|
| 断面積 | 構成 | 外径 | 標準厚 | 外径 | |||||
| AF05B030 | 0.08m㎡ | 7本/ 0.12mm |
0.36mm | 0.25mm | 0.86mm | 236 | 1500 | 2000 | 600V |
| AF05B040 | 0.14m㎡ | 7本/ 0.16mm |
0.48mm | 0.25mm | 0.98mm | 133 | |||
| AF04B060 | 0.305m㎡ | 12本/ 0.18mm |
0.72mm | 0.15mm | 1.02mm | 61.1 | 1500 | 250V | |
| AF04B080 | 0.483m㎡ | 19本/ 0.18mm |
0.90mm | 0.15mm | 1.20mm | 38.6 | |||
| AF04B100 | 0.764m㎡ | 30本/ 0.18mm |
1.10mm | 0.2mm | 1.50mm | 24.4 | |||
| AF04B110 | 1.273m㎡ | 50本/ 0.18mm |
1.50mm | 0.2mm | 1.90mm | 14.7 | |||
