日星電気

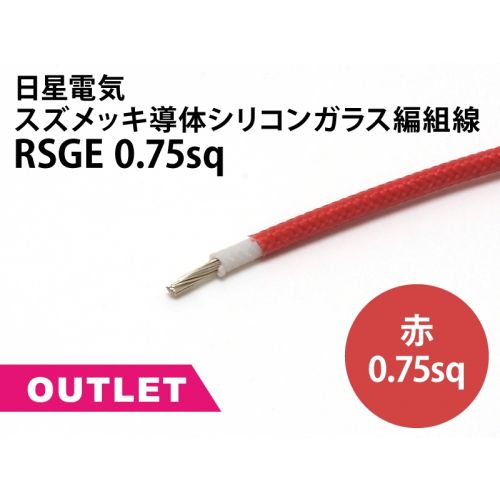

.【特価品/1点限り】RSGE 0.75sq スズメッキ導体シリコンガラス編組線 100m巻
40%OFF ￥8,250 （税込） ￥8,250 （税込） ￥4,950 （税込） （税込）
シリコーンゴム絶縁電線にガラス編組を施し、シリコーンゴムワニスで表面処理した電線です。耐熱性、耐寒性、可とう性に優れており、編組により機械的強度が高いです。
※この商品は在庫限り販売終了品となります。
在庫あり
商品詳細
概要
シリコーンゴム絶縁ガラス一重編組電線
シリコーンゴム絶縁電線にガラス編組を施し、シリコーンゴムワニスで表面処理した電線。
耐熱性、耐寒性、可撓性に優れており、編組により機械的強度が高いです。
- 使 用 温 度 (℃) ： -60～180℃
- 抗 張 力 ：0.4kg/mm2以上
- 伸 び 率 (％) ：200%以上
用途
厨暖房機器，照明器具，その他家庭電気機器の配線用。
ケーブル構造･特性
| 断面積 | 導体 | 絶縁体 厚さ |
ガラス編組 厚さ |
仕上外径 | 試験電圧 AC(1分間)V |
最大導体抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
|
|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | |||||||
| 0.3mm2 | 12本/ 0.18mm |
0.7mm | 0.35mm | 0.2mm | 1.8mm | 1500 | 64.4 | 100 |
| 0.5mm2 | 20本/ 0.18mm |
1.0mm | 2.1mm | 38.7 | ||||
| 0.75mm2 | 30本/ 0.18mm |
1.2mm | 2.3mm | 25.8 | ||||
| 1.25mm2 | 50本/ 0.18mm |
1.5mm | 2.6mm | 15.5 | ||||
| 2.0mm2 | 37本/ 0.26mm |
1.8mm | 0.45mm | 0.25mm | 3.2mm | 9.91 | ||
| 3.5mm2 | 45本/ 0.32mm |
2.5mm | 0.5mm | 4.0mm | 5.38 | |||
| 5.5mm2 | 35本/ 0.45mm |
3.1mm | 4.6mm | 3.50 | 90 | |||
| 8.0mm2 | 50本/ 0.45mm |
3.7mm | 0.7mm | 0.3mm | 5.7mm | 2.45 | 80 | |
