三沢電線

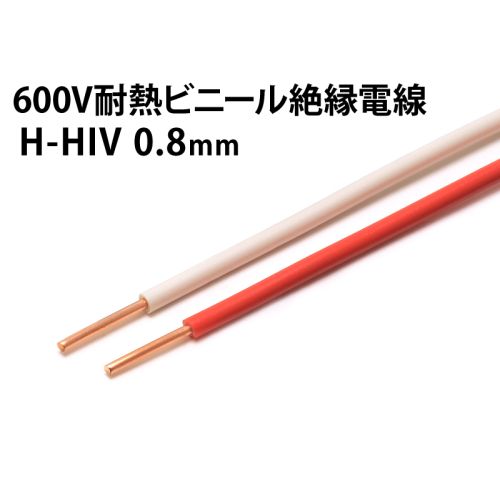

H-HIV 0.8mm
￥88 （税込）
H-HIV電線は、600V以下の主に一般電気工作物や電気機器の盤内配線一般や屋内配線に広く用いられる耐熱塩化ビニル樹脂を主体としたコンパウンドで絶縁された電線です。
※こちらの商品は1巻でのご注文の場合200m巻きとなります。
- 10mお買い上げで1mあたり ￥77 （税込） 割引率 13%。
- 200mお買い上げで1mあたり ￥51 （税込） 割引率 42%。
在庫あり
商品詳細
概要
600Vビニル絶縁電線
- 絶縁体最高許容温度:105℃(定格75℃)
屋内配線、盤内配線一般に広く使用されます。
屋内配線に使用する場合は、電線管、ダクト等で保護する必要が有ります。
関連動画
ケーブル構造･特性
| 導体サイズ | 導体構成 | 絶縁体厚 | 仕上外径 | 導体抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC(1分間)V |
|---|---|---|---|---|---|---|
| 0.8mm | 1本/0.8mm | 0.8mm | 2.4mm | 35.7 | 50 | 1500 |
| 1.0mm | 1本/1.0mm | 0.8mm | 2.6mm | 22.8 | 50 | |
| 1.2mm | 1本/1.2mm | 0.8mm | 2.8mm | 15.8 | 50 | |
| 1.6mm | 1本/1.6mm | 0.8mm | 3.2mm | 8.92 | 50 | |
| 2.0mm | 1本/2.0mm | 0.8mm | 3.6mm | 5.65 | 50 |
| 導体サイズ | 導体 | 絶縁体厚 | 仕上外径 | 導体抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC(1分間)V |
|
|---|---|---|---|---|---|---|---|
| 構成 | 外径 | ||||||
| 1.25m㎡ | 7本/0.45mm | 1.35mm | 0.8mm | 3.0mm | 16.5 | 50 | 1500 |
| 2.0m㎡ | 7本/0.6mm | 1.8mm | 0.8mm | 3.4mm | 9.24 | 50 | |
| 3.5m㎡ | 7本/0.8mm | 2.4mm | 0.8mm | 4.0mm | 5.20 | 50 | |
| 5.5m㎡ | 7本/1.0mm | 3.0mm | 1.0mm | 5.0mm | 3.33 | 50 | |
