SFCC（SWCC・FURUKAWA）

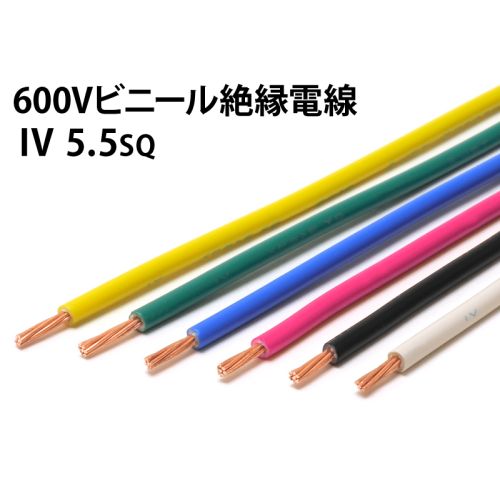

IV5.5sq(7/1.0)
￥286 （税込）
IV電線は、600V以下の主に一般電気工作物や電気機器に用いる
塩化ビニル樹脂を主体としたコンパウンドで絶縁された電線です。
屋内配線、盤内配線一般に広く使用されます。
※こちらの商品を1巻きでご注文の場合、50m巻きとなります。
省スペース化・コストダウンが図れる600V耐圧 EM-LMFCもございます。
- 50mお買い上げで1mあたり ￥207 （税込） 割引率 28%。
在庫あり
商品詳細
概要
600Vビニル絶縁電線
- 適応規格:JIS C 3307
- 絶縁体最高許容温度:60℃
屋内配線、盤内配線一般に広く使用されます。
屋内配線に使用する場合は、電線管、ダクト等で保護する必要が有ります。
関連動画
ケーブル構造･特性
| 導体サイズ | 導体 | 絶縁体厚 | 仕上外径 | 導体抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC(1分間)V |
|
|---|---|---|---|---|---|---|---|
| 構成 | 外径 | ||||||
| 1.25m㎡ | 7本/0.45mm | 1.35mm | 0.8mm | 3.0mm | 16.5 | 50 | 1500 |
| 2.0m㎡ | 7本/0.6mm | 1.8mm | 0.8mm | 3.4mm | 9.24 | 50 | |
| 3.5m㎡ | 7本/0.8mm | 2.4mm | 0.8mm | 4.0mm | 5.20 | 50 | |
| 5.5m㎡ | 7本/1.0mm | 3.0mm | 1.0mm | 5.0mm | 3.33 | 50 | |
| 導体サイズ | 導体構成 | 絶縁体厚 | 仕上外径 | 導体抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC(1分間)V |
|---|---|---|---|---|---|---|
| 0.8mm | 1本/0.8mm | 0.8mm | 2.4mm | 35.7 | 50 | 1500 |
| 1.0mm | 1本/1.0mm | 0.8mm | 2.6mm | 22.8 | 50 | |
| 1.2mm | 1本/1.2mm | 0.8mm | 2.8mm | 15.8 | 50 | |
| 1.6mm | 1本/1.6mm | 0.8mm | 3.2mm | 8.92 | 50 | |
| 2.0mm | 1本/2.0mm | 0.8mm | 3.6mm | 5.65 | 50 |
