田中電線

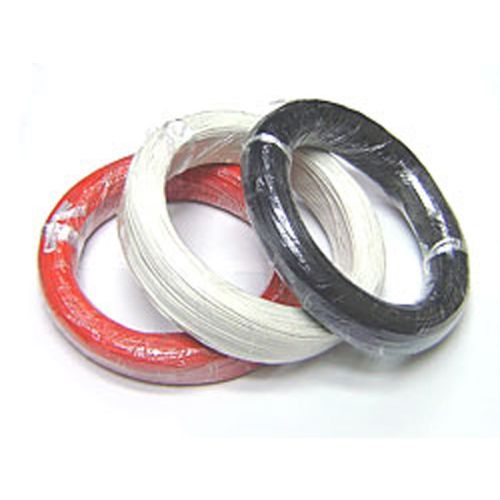

H-KV 2.0sq 200m

¥15,840 (税込)

この電線は通信機器、電子機器の内部配線に用い、耐熱性可塑剤を用いた塩化ビニル樹脂を主体としたコンパウンドで絶縁されて、導体には錫メッキが施されています。

※こちらの商品はお取り寄せとなりまして、通常納期1~2営業日になります。詳しい納期につきましてはお問合せ下さい。

お取り寄せ【標準1~2営業日】 ※状況により都度連絡

商品詳細

概要

H-KV耐熱性通信機器用ビニル電線

この電線は通信機器、電子機器の内部配線に用い、耐熱性可塑剤を用いた塩化ビニル樹脂を主体としたコンパウンドで絶縁されて、導体には錫メッキが施されています。

  • 耐電圧 : 水中で1000V/1分間耐えること
  • 絶縁体の引張強さ : 1.02kgf/mm 2 {10MPa}以上
  • 絶縁体の伸び : 100%以上
  • 耐加熱性試験 : 136℃で168時間後、絶縁体の引張強さが加熱前の値の70%以上絶縁体の伸びが加熱前の値の65%以上

ケーブル構造・特性

断面積 導体 絶縁体厚 仕上外径 導体抵抗
(20℃Ω/Km)
最小絶縁抵抗
(20℃MΩ・Km)
試験電圧
AC(1分間)V
構成 外径
0.03m㎡ 7本/
0.08mm
--- -- 0.65mm 248 5 1000
0.2m㎡ 7本/
0.18mm
0.55mm 0.30mm 1.15mm 105
0.3m㎡ 12本/
0.18mm
0.7mm 0.40mm 1.50mm 64.4
0.5m㎡ 20本/
0.18mm
0.9mm 0.50mm 1.90mm 38.4
0.75m㎡ 30本/
0.18mm
1.1mm 0.50mm 2.1mm 25.8
1.25m㎡ 50本/
0.18mm
1.5mm 0.60mm 2.7mm 15.5
2.0m㎡ 37本0.26mm 1.8mm 0.60mm 3.0mm 9.91
KV0.5mm 1本/0.5mm 0.5mm 0.40mm 1.3mm 91.4
