KHD（ケーエイチディー）

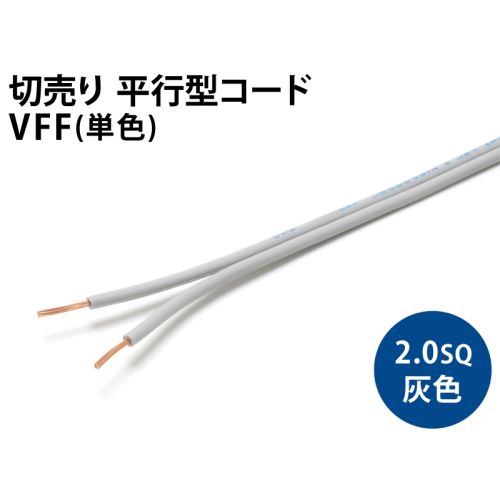

VFF 2.0sq
￥352 （税込）
単色タイプの平行型コード「VFF」です。識別用に片側に突起が施されています。
AC,DCの電源コード、電気器具内のリード線等、広く使用されています。
JIS C 3306に基づく、主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線の導体に塩化ビニルコンパウンドで絶縁を施した物です。
ボビン巻きのオプションが選択できる1巻物(100m)はこちら。
- 10mお買い上げで1mあたり ￥314 （税込） 割引率 11%。
- 100mお買い上げで1mあたり ￥254 （税込） 割引率 28%。
在庫あり
関連する商品
商品詳細
概要
平行型コード VFF
汎用平行型コードです。JIS C 3306に基づく、主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線の導体に塩化ビニルコンパウンドで絶縁を施した物です。
- 定格温度は60℃、定格電圧は300V以下です。
- 耐水性、可とう性、加工性、また着色性等に優れています。
- AC,DCの電源ケーブル、電気器具内のリード線等多くに使用されています。
- シースカラー：灰色
透明シース・一部耐熱仕様の H-VFF や、色識別シースの VFF(SP) 、通称"イヤホン用コード"と呼ばれる極細の VFF 0.05sq もございます。
VFF の仕様
| 品名 | 規格 | 環境対応 | 定格電圧 | 耐熱温度 | 難燃性 | 材質 |
|---|---|---|---|---|---|---|
| VFF | JIS C 3306 ＜PS＞E |
RoHS2 | 300V | 60℃ | 垂直難燃 | ビニル （PVC） |
 |
||||||
ケーブル構造･特性
| 種類 | 線心数 | 導体 | 絶縁体厚 | 仕上り外径 | 概算質量 kg/km |
導体抵抗 20℃Ω/km |
条長 | ||
|---|---|---|---|---|---|---|---|---|---|
| 断面積 | 素線構成 | 外径 | |||||||
| VFF | 2芯 | 0.3mm2 | 12本/ 0.18mm |
0.7mm | 0.55mm | 1.8mm ×3.6mm |
12 | 61.1 | 100m |
| 0.75mm2 | 30本/ 0.18mm |
1.1mm | 0.8mm | 2.7mm ×5.4mm |
28 | 24.4 | |||
| 1.25mm2 | 50本/ 0.18mm |
1.5mm | 0.8mm | 3.1mm ×6.2mm |
40 | 14.7 | |||
| 2.0mm2 | 37本/ 0.26mm |
1.8mm | 0.8mm | 3.4mm ×6.8mm |
55 | 9.50 | |||
