UL1007 AWG18 100m巻
￥5,610 （税込）
UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL1007/TR-64
RoHS2対応品 定格 300V，80℃

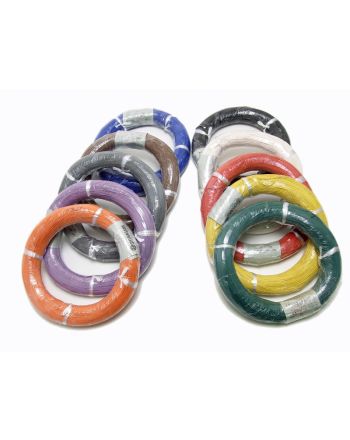

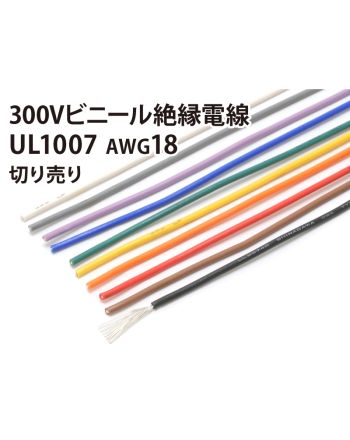

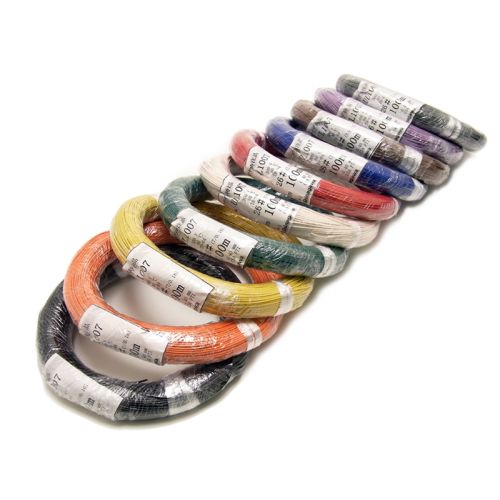

1巻単位の100m巻の商品ページです。
在庫あり
関連する商品
商品詳細
概要
鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線
電気・電子機器（テレビ・ラジオ・音響機器等）の内部配線に使用される耐熱性、難燃性に優れた耐熱ビニル電線です。
UL1007
表面表示は、絶縁体の表面に下記の事項を連続表示しております。
| 記号 | 表示内容 |
|---|---|
| AWM 1007 / TR-64 | LL25748 SHINAGAWA CSA TYPE TR-64 FT1 <サイズ> AWG E42933 <ULロゴ> AWM 1007 VW-1 -F- LF |
| 種類 | File No. | 定格 | 難燃性 | 導体 | 絶縁体 | |
|---|---|---|---|---|---|---|
| AWM 1007 / TR-64 | UL | E42933 | 300V 80℃ | VW-1 | スズメッキ軟銅集合より線 | 耐熱ビニル |
| CSA | LL25748 | 600V 90℃ | FT1 | |||
TR-64の定格は、CSA規格において600V･90℃ですが、UL/CSA共通の製品にお使いになるときには、UL規格における300V･80℃を遵守してお使い下さい。
UL・CSA規格認証製品のお取り扱い上のご注意
この製品は、アメリカUL規格及びカナダCSA規格の承認を受けた製品です。電気用品安全法の適用を受けるところには使用出来ませんのでご注意下さい。
構造表
| サイズ AWG |
計算 断面積 SQ |
導体 | 絶縁体 厚さ mm |
仕上外径 約mm |
最大 導体抵抗 （20℃） Ω / km |
最小 絶縁抵抗 （20℃） MΩkm |
試験電圧 V /min. |
許容電流 A |
概算質量 kg / km |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 構成 mm |
外径 mm |
|||||||||
| 28 | 0.08 | 7/0.127 TA | 0.38 | 0.4 | 1.2 | 230 | 50 | AC2000 | 2.4 | 2.3 |
| 26 | 0.13 | 7/0.16 TA | 0.5 | 0.4 | 1.3 | 141 | 3.2 | 2.9 | ||
| 24 | 0.24 | 11/0.16 TA | 0.6 | 0.45 | 1.5 | 89.8 | 4.3 | 4.1 | ||
| 22 | 0.32 | 17/0.16 TA | 0.8 | 0.45 | 1.7 | 58.1 | 5.7 | 5.6 | ||
| 20 | 0.52 | 21/0.18 TA | 1.0 | 0.45 | 1.9 | 37.2 | 7 | 7.8 | ||
| 18 | 0.82 | 34/0.18 TA | 1.2 | 0.45 | 2.1 | 23.0 | 10 | 12 | ||
| 16 | 1.31 | 26/0.26 TA | 1.5 | 0.45 | 2.4 | 14.2 | 13 | 17 | ||
許容電流は、周囲温度：30℃以下、気中暗きょ１条布設の条件にて設定しております。
