品川電線

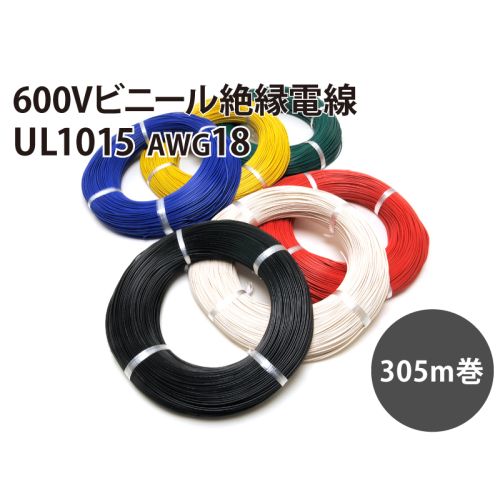

UL1015 AWG18 305m
￥13,970 （税込）
UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL1015/TEW ROHS指令対応品
定格 600V，105℃ ，UL758，CSA C22.2 No.127
305m巻(ボビン巻対応アリ) カラーは9色！
(色選択およびボビン/束巻き選択 は下の選択項目からご指定ください)
その他サイズのUL1015シリーズはこちら。
※こちらの商品はお取り寄せとなりまして、1～2日（営業日）で入荷の予定となりますが、メーカー在庫状況により納期が遅れる場合がございます。
お取り寄せ【標準1~2営業日】 ※状況により都度連絡
関連する商品
商品詳細
概要
UL規格鉛フリー耐熱塩化ビニル絶縁電線
鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線。
- 電気、電子機器の内部配線(一次側回路のリード線)
- 規格･･･UL、CSA共用です。
- 定格･･･定格電圧 600V、定格温度105℃
- 難燃性･･･UL VW-1、CSA FT1及び電気用品取締法に基づく垂直燃焼試験に合格します。
ケーブル構造･特性
| スタイルNO. | 導体 | 絶縁体 | 許容 電流 A |
最大導体抵抗 (20℃) Ω/km |
最小絶縁抵抗 MΩkm |
耐電圧 V/1分 |
定格 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
構成 素線数/素線径mm |
外径 mm |
厚さ mm |
仕上り外径 約mm |
(20℃) | (105℃) | |||||
| UL1015 | #24 | 0.21 | 11/0.16 | 0.6 | 0.85 | 2.3 | 5.0 | 89.8 | 50 | 0.003 | 3000 | 600V 105℃ |
| #22 | 0.33 | 17/0.16 | 0.8 | 2.5 | 7.0 | 58.1 | ||||||
| #20 | 0.52 | 21/0.18 | 1.0 | 2.7 | 9.0 | 37.2 | ||||||
| #18 | 0.83 | 34/0.18 | 1.2 | 0.9 | 3.0 | 13.0 | 23.0 | |||||
| #16 | 1.31 | 26/0.26 | 1.5 | 0.95 | 3.4 | 18.0 | 14.2 | |||||
| #14 | 2.08 | 41/0.26 | 1.9 | 3.8 | 23.0 | 9.01 | ||||||
| #12 | 3.31 | 43/0.32 | 2.4 | 1.0 | 4.4 | 32.0 | 5.68 | |||||
| #10 | 5.26 | 67/0.32 | 3.0 | 1.1 | 5.2 | 43.0 | 3.64 | |||||
