品川電線

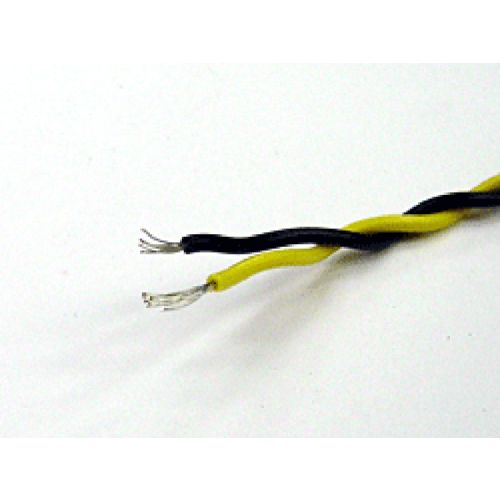

UL1007 AWG26 ツイスト線

¥110 (税込)

UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL1007/TR-64 AWG26 ROHS指令対応品
300V 80℃ ツイスト加工電線。
ボビン巻きも選べる条長品はこちら

☆その他仕様の加工ケーブル、受注製作にて承っております☆

在庫あり

商品詳細

概要

主な用途

鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線
電気・電子機器(テレビ・ラジオ・音響機器等)の内部配線(二次側リード線)に使用される耐熱性,難燃性に優れた,耐熱ビニル電線です。

  • 機器内部配線、基盤試作配線、渡り線配線、ジャンパー線、PC内部電源配線、電子工作配線、スイッチ付配線
  • オーディオ機器内部配線、楽器・エフェクター内部配線。
  • 鉄道模型の配線、ラジコン・RCカーの配線、電動ガン・エアガンの内部配線等。

UL1007の仕様

導体 すずめっき軟銅集合より線規格 (UL、CSA共用)
導体サイズ AWG26 , 0.13sq(7/0.16)
外径 2.6mm(1本1.3mm)
定格電圧 300V(UL) , 600V(CSA)
定格温度 80℃(UL) , 90℃(CSA)
許容電流 3.2(A)
耐電圧 2000 (V/1分)
難燃性 UL VW-1、CSA FT1及び電気用品取締法に基づく垂直燃焼試験に合格します。

※TR-64 の定格は,CSA 規格において 600V・90 ℃ですが,UL/CSA 共通の製品にお使いになるときには,UL 規格における 300V・80 ℃を遵守してお使い下さい。
※UL・CSA規格認証製品のお取り扱い上のご注意
この製品は、アメリカUL規格及びカナダCSA規格の承認を受けた製品です。電気用品安全法の適用を受けるところには使用出来ませんのでご注意下さい。

在庫品 ツイスト加工ケーブル 構造・特性

商品 定格 導体 許容電流 A
断面積sq 材質
KV0.2sq(7/0.18)ツイスト(赤×黒) AC1000V
60℃
0.178 裸軟銅線 1A
KV0.3sq(12/0.18)ツイスト(全7配色・条長品のみ) 0.305 2A
KV 0.2sq 4本ツイスト線(黒×白×緑×赤) 0.178 1A
BX-S0.08sq(7/0.12)ツイスト(赤×白) AC1000V
90℃
0.079 錫メッキ軟銅線 1A
BX-S0.3sq(12/0.18)ツイスト(赤×白) 0.305 2A
UL1007AWG26ツイスト(黒×黄) 300V
80℃
0.141 錫メッキ軟銅線 1A
RSCB0.75sq(150/0.08)ツイスト(赤×白) AC1000V
180℃
0.753 裸軟銅線 7A
RSCB1.25sq(110/0.12)ツイスト線(赤×白) 1.243 12A
RSCB 0.2sq(40/0.08)3本ツイスト線(黒×白×赤) 0.20 1A
ETFE0.32mm(AWG28)ツイスト線(赤×黒) 250V
150℃
0.080 錫メッキ軟銅線 1A
ETFE0.51mm(AWG24)ツイスト(赤×黒) 0.204 1A

☆その他仕様の加工ケーブル、受注製作にて承っております☆
