潤工社製ラッピング用ジュンフロンETFE電線(CSMW)
ETFE0.32mm(AWG28) ツイスト加工電線。

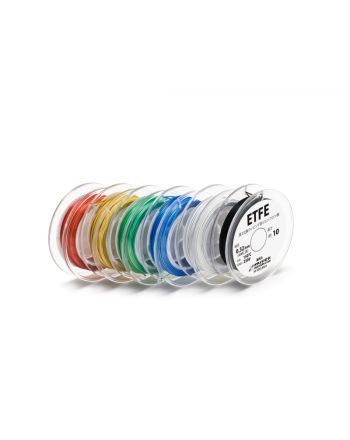

ボビン巻も選べる条長品はこちら

☆その他仕様の加工ケーブル、受注製作にて承っております☆

潤工社

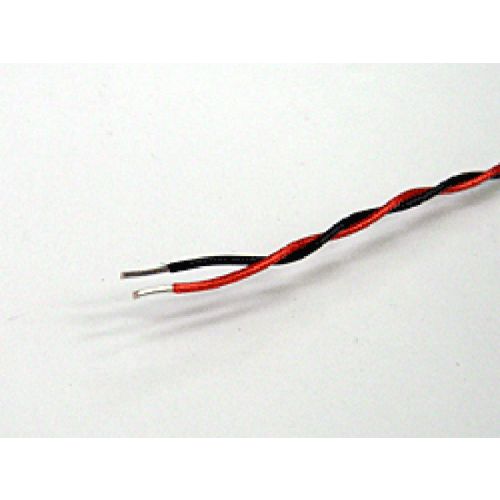

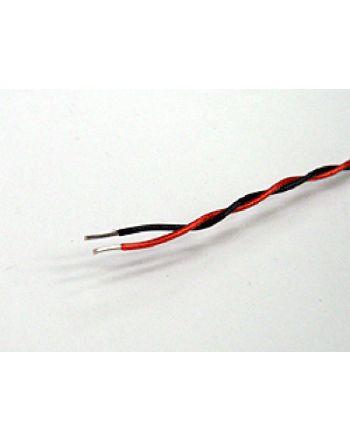

ETFE 0.32mm(AWG28) ツイスト線(赤×黒)

¥110 (税込)
  • 100mお買い上げで1mあたり ¥77 (税込) 割引率 30%。
  • 500mお買い上げで1mあたり ¥66 (税込) 割引率 40%。
在庫あり

商品詳細

概要

主な用途

潤工社製のラッピング用ジュンフロンETFE電線は、細い仕上がりと高いカットスルー抵抗で、コンピューター内部などのラッピング配線に使用されます。主な用途としては、伝送制御装置・数値制御装置・コンピューター周辺装置・電子交換機などのラッピング配線に使用されます。

ETFE(CSMW)線のポイント

ラッピング用ジュンフロンETFE電線は、電気特性とカットスルー抵抗などの機械特性とのバランスが良く、また実装作業が容易です。
CSMW用ラッピング電線なので、通常のETFEラッピング電線の特性を保持しながらCSMW用ツールにも使用できる製品です。
絶縁体の材料ETFEの連続最高使用温度は150℃と、耐熱性に優れています。
機器の高密度化に適しています。

ETFE(CSMW)線の仕様

導体 錫メッキ軟銅線(TA)
導体サイズ AWG28 (1本/0.32mm)
絶縁体 ETFE
厚さ 0.15mm
外径 0.62mm
導体抵抗20℃(最大)Ω/km 237
絶縁抵抗最小 (MΩ・km) 1500
スパーク試験 (AC) 2500V
定格電圧 (AC) 250V
型番 BE63A030

関連動画

在庫品 ツイスト加工ケーブル 構造・特性

商品 定格 導体 許容電流 A
断面積sq 材質
KV0.2sq(7/0.18)ツイスト(赤×黒) AC1000V
60℃
0.178 裸軟銅線 1A
KV0.3sq(12/0.18)ツイスト(全7配色・条長品のみ) 0.305 2A
KV 0.2sq 4本ツイスト線(黒×白×緑×赤) 0.178 1A
BX-S0.08sq(7/0.12)ツイスト(赤×白) AC1000V
90℃
0.079 錫メッキ軟銅線 1A
BX-S0.3sq(12/0.18)ツイスト(赤×白) 0.305 2A
UL1007AWG26ツイスト(黒×黄) 300V
80℃
0.141 錫メッキ軟銅線 1A
RSCB0.75sq(150/0.08)ツイスト(赤×白) AC1000V
180℃
0.753 裸軟銅線 7A
RSCB1.25sq(110/0.12)ツイスト線(赤×白) 1.243 12A
RSCB 0.2sq(40/0.08)3本ツイスト線(黒×白×赤) 0.20 1A
ETFE0.32mm(AWG28)ツイスト線(赤×黒) 250V
150℃
0.080 錫メッキ軟銅線 1A
ETFE0.51mm(AWG24)ツイスト(赤×黒) 0.204 1A

☆その他仕様の加工ケーブル、受注製作にて承っております☆
