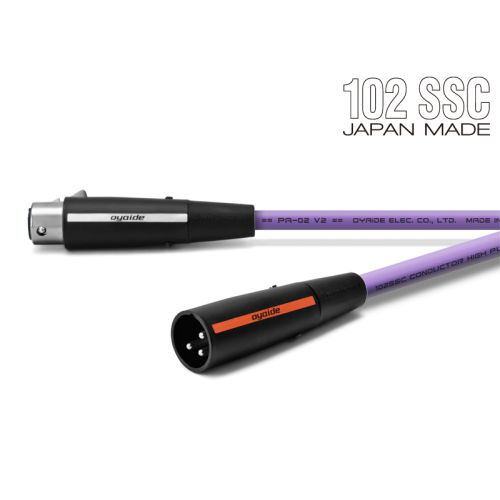

PA-02TX V2 インターコネクトケーブル(XLRペア)
素材から技術へ かつてない精度と技術で創り上げられた精密導体 “102 SSC”。インターコネクトケーブル “PA-02 V2” の登場です。
オーディオアクセサリー銘機賞2015 受賞モデル
標準品で0.7m、1.0m、1.3mとお選びいただけます。
※システムに合わせたカスタムオーダーも可能です。
カスタムをご希望の場合はカスタムオーダー専用ページからお求めください。
商品詳細
概要
オーディオファイルのみならず、プロユースをも意識した2芯シールドタイプのトラディショナルデザインを採用した初代“PA-02”。 2005年の登場以来、その卓越したコストパフォーマンスによって、オーディオユースはもとより、音楽製作のプロフッショナルまで幅広い層の支持を受け、累計15万メートル超の出荷数を誇りました。 ところが2013年、PCOCC-A導体の供給終了に伴い、図らずも初代“PA-02”は生産完了の憂き目に遭います。 しかし2014年、その命脈は精密導体“102SSC”によって“PA-02 V2”に受け継がれます。 吟味されつくした初代モデルのコンセプトを継承すべく、“PA-02 V2”の構造は初代モデルをそのまま継承。 精密導体“102SSC”によって徹底的に磨き上げられ、新たなテイストを纏ったオヤイデの自信作をぜひご堪能下さい。
3E導体構造とは
3E 撚り構造は同心撚り配列構成の一括集合撚り線導体で、3種類の異なる素線径を配置する事により、撚り線配列を緻密化。
導体構成の細径化が可能となり、導体特性値の向上を図ります。
この3種類の異なる導体径の素線はジオメトリックに配置され、素線間の空隙を最小限に抑え、素線密度の向上を果たします。
更に撚り線外径のダウンサイジングと共に、安定かつ高精度な外径を保ち、撚り後の断面が真円という世界でも類を見ない導体構造です。
精密導体 “102 SSC”とは
![](https://shop.oyaide.com/media/wysiwyg/hyoumen1.jpg)
- 高度な製造管理を行った結果、導電率は 102.3 %IACS( 伸銅終了時)
- 不純物の混入を極力避けるために、JIS C1011 に準拠した銅の中でもリサイクル銅を一切含まないバージン銅のみを使用
- 素線の表面平滑性を高めるため、天然ダイヤモンドダイスを採用
- ピーリング加工を施すことで伸銅に付着した不純物を 100%除去
- 世界初、高密度異径導体 3E 撚り構造を採用(特許取得済み)
- 2度にわたるアニーリング加工で、素線の機械的な応力歪を排除
- 標準誤差許容値 ±8μm をはるかに凌ぐ ±1μm という加工精度の下、作り上げられた素線
- 製造管理数値、メンテナンス、出荷日数など徹底した製品管理
精密導体 “102 SSC”のピーリング加工とは
![](https://shop.oyaide.com/media/wysiwyg/pi-ringu1.jpg)
通常は洗浄によって表面に浮き出た不純物の除去が行われますが、”102 SSC” はμ単位で表面を削る、機械ピーリングによって表面に浮き出た不純物を 100%除去します。 このピーリング加工を電気用銅線に用いる事は世界でも類がなく、日本が誇る加工技術がここにも冴えます。
精密導体 “102 SSC”の更に詳しい情報はこちらをクリック
製品特徴
![](https://shop.oyaide.com/media/wysiwyg/pa-02danmn.jpg)
- 精密導体“102SSC”を採用した新生インターコネクトケーブル “PA-02 V2”。
- オーディオユースのみならず、プロユースをも意識した、トラディショナルな2芯シールド構造を採用。
- 基本構造は初代“PA-02”を継承しつつ、導体の撚り合わせに特許技術“3E撚り”を世界初導入(三洲電線 特開2007-317477)。
- “3E撚り”は、3種類の線径が異なる素線を幾何学的に撚り合わせ、導体の緻密化を図る特許技術で、線間歪による音質の劣化を排除。
- 絶縁材には誘電率に優れた発泡ポリプロピレンを使用し、信号伝送ロスを低減。
- シールドにも精密導体102SSCを採用し、0.12mmの8本24組による編組シールドにより編組率80%を実現。
- 外装は振動減衰に優れたオーディオ専用ハロゲンフリーシースを採用。
- シース刻印に“PA-02 V2 ”“102SSC”をマーキングし、V2モデルを明示。
- “PA-02TX V2”のXLRプラグには、音質に定評のあるSwitchcraft社製の銀メッキコンタクト品を装着。
- プラグとケーブルは音響専用の無鉛銀ハンダ“SS-47”にてハンダ付け。
構造 | 2芯シールド |
---|---|
銅線 | 102SSC |
線径 | 0.75SQ(19本/3E撚り) |
絶縁体 | 発泡ポリプロピレン |
介在 | ポリエチレン紐+和紙テープ |
シールド | 102SSC編組巻き(24組/8本/0.12mm) |
外装 | オーディオ専用ハロゲンフリーシース |
外径 | 8.0mm |
XLRプラグ | Switchcraft社製(銀メッキコンタクト) |
