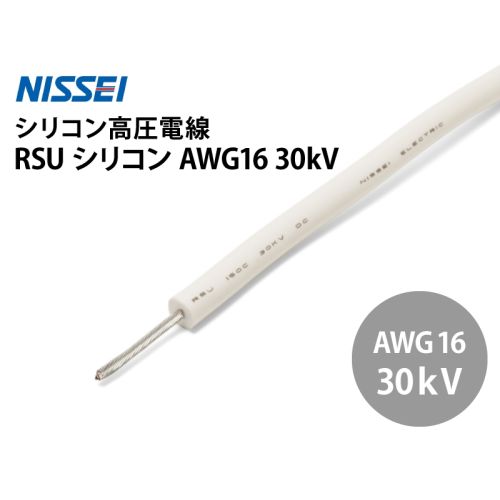

RSU シリコン AWG16 30kV
￥913 （税込）
- 10mお買い上げで1mあたり ￥781 （税込） 割引率 14%。
- 100mお買い上げで1mあたり ￥719 （税込） 割引率 21%。
- 305mお買い上げで1mあたり ￥625 （税込） 割引率 32%。
在庫あり
商品詳細
概要
RSU シリコン高圧電線の特長
- 定格温度：150℃
- 定格電圧：DC30KV
- 難燃性（垂直）：CSA22.2 FT1相当。
- 難燃性（水平）：UL758 Horizontal Flame相当。
- RoHS適合品。
- 可とう性：シリコーンゴム使用のため可とう性に優れ、塩ビ、架橋ポリエチレンシース線に比べ作業性に優れています。
- シースカラー：白
用途:TV･電子レンジ･複写機他･高圧を要する部分の器内配線用。
RSU シリコン高圧電線の特長
| メーカー型番RSU30D | 芯線 | 絶縁体肉厚（mm） | 仕上がり外径（mm） | ||||
|---|---|---|---|---|---|---|---|
| 品名 | 構成 本/(mm) | 外径（mm) | 撚りピッチ（mm） | 平均最小値 | 最小値 | 標準値 | 許容差 |
| RSU シリコンAWG22 30kV | 7/0.26 | 0.8 | 20.31以下 | 1.65 | 1.63 | 4.3 | +0.30、-0.20 |
| RSU シリコンAWG16 30kV | 26/0.26 | 1.6 | 50.8以下 | 5.1 | |||
| RSU シリコンAWG14 30kV | 41/0.26 | 2.0 | 5.5 | +0.40、-0.30 | |||
RSU シリコン高圧電線のケーブル構造
| 外観 | 実用上有害な欠点がないこと（目視） | ||
|---|---|---|---|
| スパーク電圧 | AC20kVの電圧を0.15秒間印加した時、絶縁破壊の無きこと | ||
| 電圧試験 | 加熱前と158±1℃ 60日間加熱後サンプルにおいて、電線を下表の金属棒に9回巻き付け、DC60kVの電圧を30分間印加した時、これに耐えること。 | ||
| 電線外径（mm） |
金属棒サイズ（mm） |
||
| 3.84～5.08 | 19.1 | ||
| 5.11～ | 25.4 | ||
| 高圧カットスルー試験※ | 電線の両端に下表の重りを取り付ける。150±1℃の温度条件下でDC45kVの電圧を7時間印加した時、これに耐えること。 | ||
| AWGサイズ | 重り（N） | ||
| 24～20 | 4.5 | ||
| 19～10 | 8.9 | ||
| 難燃性（水平）※ | UL758 Horizontal Flame相当 | ||
| 難燃性（垂直） | CSA22.2 FT1相当 | ||
| シリコーンゴム絶縁体物性 | 抗張力 | 4MPa以上 | |
| 伸び率 | 200％以上 | ||
| 抗張力残率※ | 70％以上 | ||
| 伸び率残率※ | 60％以上 | ||
※印は保証項目であり、検査項目ではありません。
