コアックス
SC-160/50 (定尺2m) セミリジッドケーブル
￥9,900 （税込）
外部導体として無継ぎ目金属チューブとなっている。(銅パイプ)マイクロ波等の電子機器配線 として優れた特性を持っています。
在庫あり
商品詳細
概要
外部導体として無継ぎ目金属チューブとなっている。(銅パイプ)マイクロ波等の電子機器配線 として優れた特性を持っています。特に低損失であり、ＳＨＦ帯まで特性インピーダンスの許容 差は小さく、安定した低いＶＳＷＲ特性(反射減衰量)を維持しています。(低減衰量であることに より、高い電力容量が得られます。)１３０ｄＢ以上の高い遮蔽能力があり、漏洩放射、外部雑音の侵入はありません。
レーダー、通信システム、制御システム、医療用電子機器、原子力プラントなど多岐にわたって使用されています。特に小型、高集積、高精度、広帯域化が計れます。

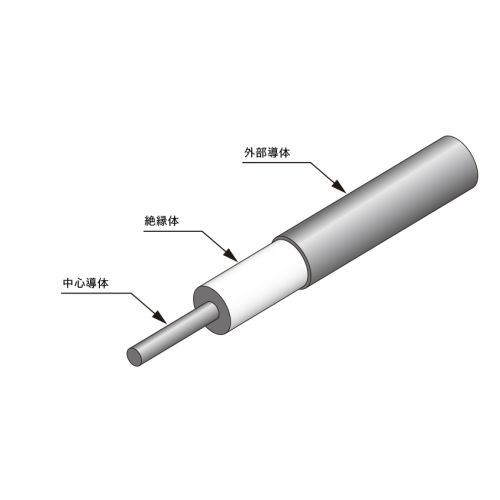

セミリジットケーブルの仕様
| 構造・特性 | |||||
|---|---|---|---|---|---|
| 型番 | SC-086/50 | SC-119-/50 | SC-160/50 | SC-219/50 | SC-358/50 |
| 中心導体 | 銀メッキ銅覆鋼線（SPCP） | ||||
| 0.203±0.0130mm | 0.287±0.0130mm | 0.32±0.0130mm | 0.51±0.0130mm | 0.91±0.0130mm | |
| 絶縁体 | PTFE | ||||
| 0.66±0.0254mm | 0.94±0.0254mm | 1.05±0.0254mm | 1.67±0.0254mm | 2.98±0.0254mm | |
| 外部導体 | 無酸素銅 | ||||
| 0.86±0.0254mm | 1.19±0.0254mm | 1.60±0.0254mm | 2.19±0.0254mm | 3.58±0.0254mm | |
| 特性インピーダンス | 50.0±3.0Ω | 50.0±2.5Ω | 50.0±2.0Ω | 50.0±1.5Ω | 50.0±1.0Ω |
| 絶縁耐圧 @60Hz | 2000VRMS | 2500VRMS | 5000VRMS | ||
| コロナ発生開始電圧 @60Hz | 750VRMS | 1000VRMS | 1500VRMS | 1900VRMS | |
| 最大使用周波数 | 154GHz | 108GHz | 97GHz | 61GHz | 34GHz |
| 静電容量（標準値） | 96.20pF/m | 95.60pF/m | 95.20pF/m | 95.60pF/m | 95.60pF/m |
| 偏心度 | 7%以下 | ||||
| 最少曲げマンドレル半径 | 3.0mm | 3.2mm | 6.4mm | ||
| 使用温度範囲 | -40℃ ～ +100℃ | ||||
| 平均重量 | 3.10g/m | 5.60g/m | 12.50g/m | 20.50g/m | 46.80g/m |
| 減衰量 @20℃ & 電力定格 @40℃ |
型番 | SC-086/50 | SC-119-/50 | SC-160/50 | SC-219/50 | SC-358-/50 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数 | 減衰量 | 定格電力 | 減衰量 | 定格電力 | 減衰量 | 定格電力 | 減衰量 | 定格電力 | 減衰量 | 定格電力 | |
| 0.5GHz | 1.11dB/m | 45.70W | 0.79dB/m | 85.40W | 0.70dB/m | 124.20W | 0.45dB/m | 254.30W | 0.26dB/m | 630.00W | |
| 1.0GHz | 1.58dB/m | 31.80W | 1.12dB/m | 60.60W | 1.00dB/m | 87.80W | 0.64dB/m | 177.40W | 0.37dB/m | 436.00W | |
| 5.0GHz | 3.60dB/m | 13.80W | 2.58dB/m | 26.70W | 2.31dB/m | 37.50W | 1.51dB/m | 75.60W | 0.91dB/m | 180.00W | |
| 10.0GHz | 5.17dB/m | 9.60W | 3.73dB/m | 18.80W | 3.55dB/m | 26.50W | 2.21dB/m | 51.70W | 1.36dB/m | 120.00W | |
| 20.0GHz | 7.48dB/m | 6.70W | 5.44dB/m | 12.80W | 4.91dB/m | 17.30W | 3.29dB/m | 34.80W | 2.09dB/m | 79.00W | |
