太陽ケーブルテック
UE/SSX83 LF AWG 8(8.36sq)×1芯 可動部用ケーブル
￥1,309 （税込）
柔軟性抜群！ 機器内配線用電線及び供給電源用電線
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
- UL、cUL共用 （カテゴリー ： AVLV2、AVLV8）
- UL VW-1、cUL FT1の難燃対応
- 柔軟性に優れたビニルを使用
- 導体を細線構造にしていますので、柔軟性・可とう性に優れております
- CEマーキング適合宣言製品（TUV認定品）（TUV証明書No.J9950730）
- UE/SSX83,84は固定配線を行う上で電線の固さが問題になっている箇所や配線上Rが取れない箇所などに最適の電線です
（注1.CSA規格上では供給電源用電線としては使用できません）
構造図

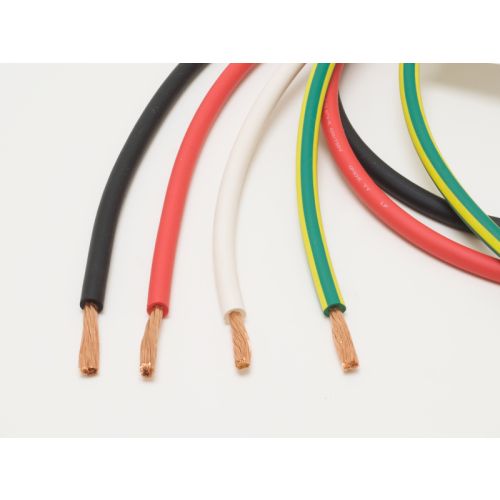

識別
- UE/SSX83 LF・黒・白・赤・青・Y/G
- UE/SSX84 LF・1AWG：黒・Y/G 1/0AWG：黒・Y/G・2/0/、3/0AWG：黒、Y/G 4/0AWG：黒
※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となります。
対象規格
| 認 証 | UL AWM | cUL AWM | TUV.CEマーキング | 電気用品安全法 |
|---|---|---|---|---|
| 適合規格 | UL 758 | CSA C22.2 No.210 | EN50525-2-31 | 電気用品の技術上の基準を定める省令 |
| 形式記号 | UL STYLE 1283 1284 | CSA AWM ⅠA/B | H07V-K相当 | 合成樹脂絶縁電線 |
| 定格電圧 | 600V | 600V | 450/750V | 600V |
| 定格温度 | 105℃ | 105℃ | 70℃ | 60℃ |
| 導 体 | UL 758 | CSA C22.2 No.210 | EN60228 | JIS C 3102 |
| 難 燃 性 | VW-1 | FT1 | EN50264-2-1 | JIS C 3005の4.26.2のb） |
構造表
・UE/SSX83 L UE/SSX84 LF
| 線心数 | 導 体 | 耐熱 柔軟性 ビニル 絶縁体 |
電気特性 | 許容 電流 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （本/mm） |
外径 （mm） |
厚さ (mm) |
外径 (mm) |
導体 抵抗 （Ω/km20℃） |
絶縁 抵抗 （MΩkm20℃） |
|||
| 1C | 8 （8.36㎟） |
7/50/0.18 | 4.3 | 1.7 | 7.7 | 2.18 | 50 | 93 |
|
| 1C | 6 （13.3㎟） |
7/84/0.18 | 5.7 | 1.7 | 9.1 | 1.32 | 50 | 130 （※100） |
|
| 1C | 4 （21.1㎟） |
7/126/0.18 | 6.9 | 1.7 | 10.3 | 0.882 | 40 | 160 （※130） |
|
| 1C | 2 （33.6㎟） |
7/200/0.18 | 8.7 | 1.8 | 12.3 | 0.554 | 40 | 220 （※180） |
|
| 1C | 1 （42.4㎟） |
7/252/0.18 | 9.7 | 2.3 | 14.3 | 0.441 | 40 | 260 （※210） |
|
| 1C | 1/0 （53.4㎟） |
12/186/0.18 | 11.2 | 2.3 | 15.8 | 0.349 | 40 | 310 （※240） |
|
| 1C | 2/0 （67.4㎟） |
12/240/0.18 | 14.2 | 2.3 | 18.8 | 0.206 | 30 | 360 （※290） |
|
| 1C | 3/0 （85.0㎟） |
12/300/0.18 | 14.2 | 2.3 | 18.8 | 0.206 | 30 | 430 （※340） |
|
| 1C | 4/0 （107㎟） |
19/240/0.18 | 15.8 | 2.3 | 20.4 | 0.161 | 30 | 500 （※400） |
|
※上記UL、CSA規格の耐電圧試験の他に2500V/5分間の試験に適合しています。
＊（ ）内の許容電流値は移動用として使用する場合の参考値です。
移動特性
| 曲 げ | 屈 曲 | U字型 折り返し | 90° 移動曲げ | 捻 回 | 移動曲げ | |
|---|---|---|---|---|---|---|
| 直 線 | 曲 げ | |||||
| C | A | A | C | B | B | C |
試験回数
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上
E=50万回以上
耐油性
| 絶縁油 | 潤滑油 | 切削油Ⅰ | 切削油Ⅱ | 作動油 | グリース |
|---|---|---|---|---|---|
| C | C | C | C | C | C |
※表中A～Cは下記特性を表します。
A ： 実用上全く問題がない。
B ： 劣化もわずかで実用上ほとんど問題がない。
C ： ある程度劣化し、使用できない場合がある。
