田中電線

TA 0.20mm 300g

この商品の最初のレビューを書く

￥2,508 （税込）

錫メッキ軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行ってください。

作業時別途はんだが不要なはんだメッキ線もございます。

その他各種マグネットワイヤーはこちら。

在庫あり

この商品について問い合わせる

商品詳細

概要

錫メッキ軟銅線(TA）

錫メッキ軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。ハンダ付け性（ハンダ付けのしやすい特性。電気、電子、機械など広範囲な分野で要求される特性）、電気伝導性･耐食性が必要な電子部品などにスズメッキが活用されています。
ハンダ付け性、均一めっき性、柔軟な展延性、潤滑性に優れています。絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行ってください。

電子部品、端子類、空調エレメントなど。

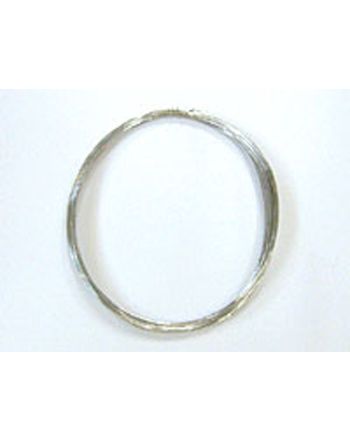

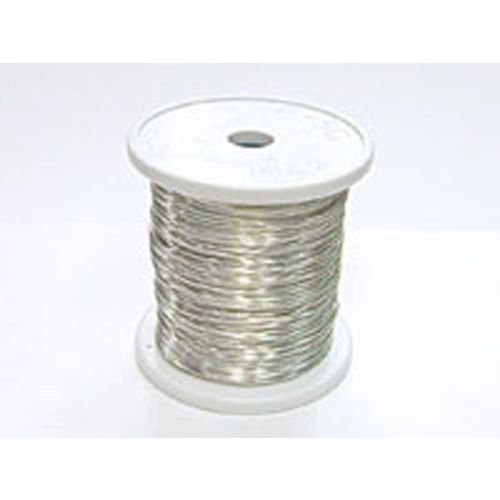

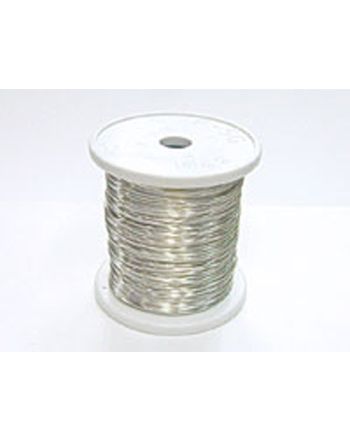

こちらのサイズのTAは　袋入：束巻き　300g巻：P-2Gボビン　1kg巻：P-5Gボビン　の荷姿でご用意してます。

TA(錫メッキ軟銅線)の仕様

在庫品はクリックできます。

直径サイズ (mm)	径の許容差 mm	引張強さ kgf/mm2(MPa)	伸び％	導電率％	切断面積 m㎡	電気抵抗 Ω/km	重量 kg/1KM
0.1	±0.008	---	10.0 以上	93.0 以上	0.00785	2360	0.0698
0.12	±0.008	---	10.0 以上	93.0 以上	0.01131	1639	0.1005
0.14	±0.008	---	10.0 以上	93.0 以上	0.01539	1205	0.1368
0.16	±0.008	---	10.0 以上	93.0 以上	0.02011	921.9	0.1788
0.18	±0.008	---	10.0 以上	93.0 以上	0.02545	728.5	0.2263
0.2	±0.008	---	10.0 以上	93.0 以上	0.03142	590.0	0.2793
0.23	±0.008	---	10.0 以上	93.0 以上	0.04155	446.2	0.3694
0.26	±0.01	---	10.0 以上	94.0 以上	0.05309	345.5	0.4720
0.29	±0.01	---	10.0 以上	94.0 以上	0.06605	277.7	0.5872
0.30	±0.01	---	15.0 以上	94.0 以上	0.07065	261.5	0.628
0.32	±0.01	---	15.0 以上	94.0 以上	0.08042	228.1	0.7149
0.35	±0.01	---	15.0 以上	94.0 以上	0.09621	190.6	0.8553
0.4	±0.01	---	15.0 以上	94.0 以上	0.1257	145.9	1.117
0.45	±0.01	---	15.0 以上	94.0 以上	0.1593	115.4	1.414
0.5	±0.01	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.1964	91.44	1.746
0.55	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.2376	75.59	2.112
0.6	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.2827	63.53	2.513
0.65	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.3318	54.13	2.950
0.7	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.3848	46.67	3.421
0.8	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.5027	35.73	4.469
0.9	±0.02	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.6362	28.23	5.656
1.0	±0.03	28.0(274.6)* 以下	20.0 以上	96.0 以上	0.7854	22.87	6.982
1.2	±0.03	28.0(274.6)* 以下	20.0 以上	96.0 以上	1.130	15.88	10.05
1.4	±0.03	27.0(264.8)* 以下	20.0 以上	96.0 以上	1.539	11.67	13.68
1.6	±0.03	27.0(264.8)* 以下	20.0 以上	96.0 以上	2.010	8.931	17.88
1.8	±0.03	27.0(264.8)* 以下	20.0 以上	96.0 以上	2.544	7.057	22.63
2.0	±0.03	27.0(264.8)* 以下	20.0 以上	97.0 以上	3.141	5.657	27.93
2.3	±0.03	27.0(264.8)* 以下	20.0 以上	97.0 以上	4.154	4.278	36.94
2.6	±0.03	27.0(264.8)* 以下	20.0 以上	97.0 以上	5.309	4.278	47.20
2.9	±0.03	26.0(255.0)* 以下	25.0 以上	97.0 以上	6.605	2.691	58.72
