田中電線

TA 0.70mm 300g

¥1,980 (税込)

錫メッキ軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行ってください。

作業時別途はんだが不要なはんだメッキ線もございます。

その他各種マグネットワイヤーはこちら

在庫あり

商品詳細

概要

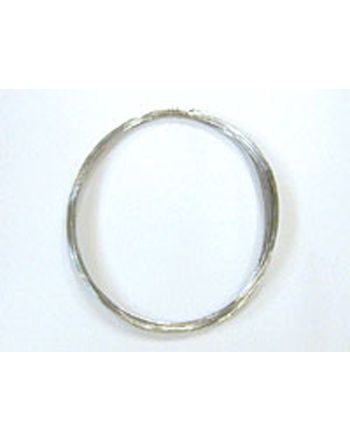

錫メッキ軟銅線(TA)

錫メッキ軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。ハンダ付け性(ハンダ付けのしやすい特性。電気、電子、機械など広範囲な分野で要求される特性)、電気伝導性・耐食性が必要な電子部品などにスズメッキが活用されています。
ハンダ付け性、均一めっき性、柔軟な展延性、潤滑性に優れています。絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行ってください。

  • 電子部品、端子類、空調エレメントなど。

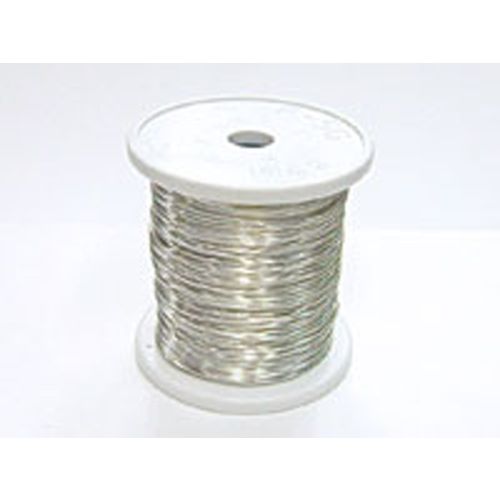

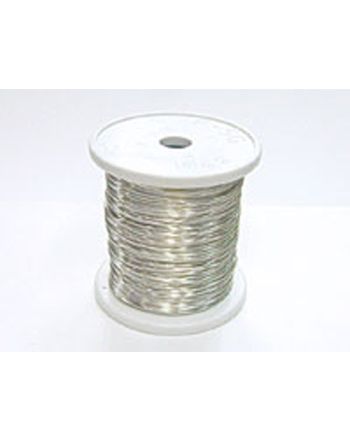

こちらのサイズのTAは 袋入:束巻き 300g巻:P-2Gボビン 1kg巻:P-5Gボビン  の荷姿でご用意してます。

TA(錫メッキ軟銅線)の仕様

在庫品はクリックできます。

直径
サイズ
(mm)
径の許容差
mm
引張強さ
kgf/mm2(MPa)
伸び% 導電率% 切断
面積
m㎡

電気
抵抗
Ω/km

重量
kg/1KM
0.1 ±0.008 --- 10.0 以上 93.0 以上 0.00785 2360 0.0698
0.12 ±0.008 --- 10.0 以上 93.0 以上 0.01131 1639 0.1005
0.14 ±0.008 --- 10.0 以上 93.0 以上 0.01539 1205 0.1368
0.16 ±0.008 --- 10.0 以上 93.0 以上 0.02011 921.9 0.1788
0.18 ±0.008 --- 10.0 以上 93.0 以上 0.02545 728.5 0.2263
0.2 ±0.008 --- 10.0 以上 93.0 以上 0.03142 590.0 0.2793
0.23 ±0.008 --- 10.0 以上 93.0 以上 0.04155 446.2 0.3694
0.26 ±0.01 --- 10.0 以上 94.0 以上 0.05309 345.5 0.4720
0.29 ±0.01 --- 10.0 以上 94.0 以上 0.06605 277.7 0.5872
0.30 ±0.01 --- 15.0 以上 94.0 以上 0.07065 261.5 0.628
0.32 ±0.01 --- 15.0 以上 94.0 以上 0.08042 228.1 0.7149
0.35 ±0.01 --- 15.0 以上 94.0 以上 0.09621 190.6 0.8553
0.4 ±0.01 --- 15.0 以上 94.0 以上 0.1257 145.9 1.117
0.45 ±0.01 --- 15.0 以上 94.0 以上 0.1593 115.4 1.414
0.5 ±0.01 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.1964 91.44 1.746
0.55 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.2376 75.59 2.112
0.6 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.2827 63.53 2.513
0.65 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.3318 54.13 2.950
0.7 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.3848 46.67 3.421
0.8 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.5027 35.73 4.469
0.9 ±0.02 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.6362 28.23 5.656
1.0 ±0.03 28.0(274.6)* 以下 20.0 以上 96.0 以上 0.7854 22.87 6.982
1.2 ±0.03 28.0(274.6)* 以下 20.0 以上 96.0 以上 1.130 15.88 10.05
1.4 ±0.03 27.0(264.8)* 以下 20.0 以上 96.0 以上 1.539 11.67 13.68
1.6 ±0.03 27.0(264.8)* 以下 20.0 以上 96.0 以上 2.010 8.931 17.88
1.8 ±0.03 27.0(264.8)* 以下 20.0 以上 96.0 以上 2.544 7.057 22.63
2.0 ±0.03 27.0(264.8)* 以下 20.0 以上 97.0 以上 3.141 5.657 27.93
2.3 ±0.03 27.0(264.8)* 以下 20.0 以上 97.0 以上 4.154 4.278 36.94
2.6 ±0.03 27.0(264.8)* 以下 20.0 以上 97.0 以上 5.309 4.278 47.20
2.9 ±0.03 26.0(255.0)* 以下 25.0 以上 97.0 以上 6.605 2.691 58.72
