古河電工

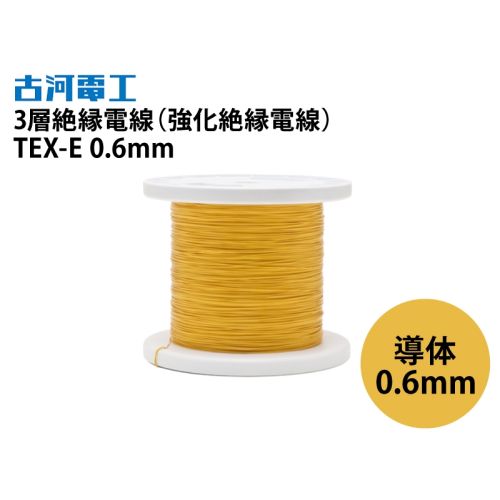

TEX-E 0.6mm
￥4,587 （税込）
TEX-Eはハンダ付け可能で、変性ポリエステルの耐熱性樹脂とポリアミド樹脂からなる3層の絶縁層をもつ標準タイプです。
在庫あり
商品詳細
概要
3層絶縁電線(強化絶縁電線)標準タイプTEX-E
標準タイプのTEX-Eはハンダ付け可能で、変性ポリエステルの耐熱性樹脂とポリアミド樹脂からなる3層の絶縁層をもつ標準タイプです。
従来のコイル巻き線には強化絶縁材を必要としますが、TEX-Eは障壁テープあるいは 中間絶縁層の挿入無しでも1次コイルと2次コイルの役割を果たすことができます。 3層絶縁電線(強化絶縁電線)「TEX-E」は 中間層絶縁テープあるいは障壁テープを必要とせず、そのため変圧器のサイズを小さくして、高い効率とコスト削減を生み出すという特長を有しています。
- 任意の2層の組合せが3000V,1分間の耐電圧を満足する強化絶縁巻線です。
- 耐熱性はE種(120℃)です。詳細は安全規格一覧をご参照下さい。
- 多くのUL1446絶縁システムが提供されています。詳細はトピックスのUL1446情報をご参照下さい。尚、ワニス，溶剤等との化学的適合性は、絶縁システム中の記載有無にかかわらず、その適合性の確認をお願いします。
- 絶縁層を剥離することなくハンダ付けが可能です。ハンダ付け方法の詳細は技術サポートも併せてご参照下さい。
- 自動巻線機によるコイル巻が可能です。
- 呼称サイズ(導体径)は0.20mmから1.0mmの広い範囲で選択頂けます。
安全規格取得No
| UL | UL1950 UL1411 |
|---|---|
| CSA | C22.2 No.950 C22.2 No.1 |
| BSI | EN60950 EN60065 |
| TUV | EN60950 IEC65 as modified DIN VDE 0860 HD 195 S6 |
用途
TEX-Eは遠距離通信装置、ゲーム装置、家電、インバータ及び他の類似の装置の変圧器として幅広く使用されています。
応用製品
プリンタ,ファクシミリ,メモリ,コンピュータ,テレビ(LCD、PDP),インバータ,ゲーム及び娯楽装置用SMPS,
デジタルカメラ,携帯電話,ビデオ用バッテリーチャージャー,パーソナル・コンピュータ、DVD用ACアダプタ
適用周波数
85 kHz to 200 kHz (主流) ,400 kHz (現在の上限)
注意：ここに記載した特性値は参考値であり、仕様値と異なる場合があります。
黄色印の0.20、0.30、0.40、0.50は在庫品になりまして、その他のサイズも製作可能になりますので、お気軽にお問い合わせ下さい。
＊ 在庫商品はご注文数や在庫状況により製作になりまして、納期2週間ほどかかりますがご了承下さい。
TEX-Eの仕様
| 導体呼び径 (mm) ★＝在庫品 | 公差(mm) | 目標仕上外径 (mm) | 最大仕上外径 (mm) | 最大導体抵抗 at 20℃ (Ω/km) | 製品重量 (kg/km) | ||
|---|---|---|---|---|---|---|---|
| 0.20★ | ±0.008 | 0.400 | 0.417 | 607.6 | 0.398 | ||
| 0.21 | ±0.008 | 0.410 | 0.427 | 549.0 | 0.431 | ||
| 0.22 | ±0.008 | 0.420 | 0.437 | 498.4 | 0.465 | ||
| 0.23 | ±0.008 | 0.430 | 0.447 | 454.5 | 0.500 | ||
| 0.24 | ±0.008 | 0.440 | 0.457 | 416.2 | 0.537 | ||
| 0.25 | ±0.008 | 0.450 | 0.467 | 382.5 | 0.575 | ||
| 0.26 | ±0.010 | 0.460 | 0.477 | 358.4 | 0.616 | ||
| 0.27 | ±0.010 | 0.470 | 0.487 | 331.4 | 0.656 | ||
| 0.28 | ±0.010 | 0.480 | 0.497 | 307.3 | 0.697 | ||
| 0.29 | ±0.010 | 0.490 | 0.507 | 285.7 | 0.742 | ||
| 0.30★ | ±0.010 | 0.500 | 0.520 | 262.9 | 0.786 | ||
| 0.32 | ±0.010 | 0.520 | 0.540 | 230.3 | 0.882 | ||
| 0.35 | ±0.010 | 0.550 | 0.570 | 191.2 | 1.033 | ||
| 0.37 | ±0.010 | 0.570 | 0.590 | 170.6 | 1.143 | ||
| 0.40★ | ±0.010 | 0.600 | 0.625 | 145.3 | 1.316 | ||
| 0.45 | ±0.010 | 0.650 | 0.675 | 114.2 | 1.633 | ||
| 0.50★ | ±0.010 | 0.700 | 0.725 | 91.43 | 1.985 | ||
| 0.55 | ±0.020 | 0.750 | 0.775 | 78.15 | 2.371 | ||
| 0.60★ | ±0.020 | 0.800 | 0.825 | 65.26 | 2.793 | ||
| 0.65 | ±0.020 | 0.850 | 0.875 | 55.31 | 3.249 | ||
| 0.70 | ±0.020 | 0.900 | 0.925 | 47.47 | 3.741 | ||
| 0.75 | ±0.020 | 0.950 | 0.975 | 41.19 | 4.267 | ||
| 0.80 | ±0.020 | 1.000 | 1.030 | 36.08 | 4.829 | ||
| 0.85 | ±0.020 | 1.050 | 1.080 | 31.87 | 5.425 | ||
| 0.90 | ±0.020 | 1.100 | 1.130 | 28.35 | 6.056 | ||
| 0.95 | ±0.020 | 1.150 | 1.180 | 25.38 | 6.721 | ||
| 1.00 | ±0.030 | 1.200 | 1.230 | 23.33 | 7.422 | ||
