オヤイデ店舗オリジナル

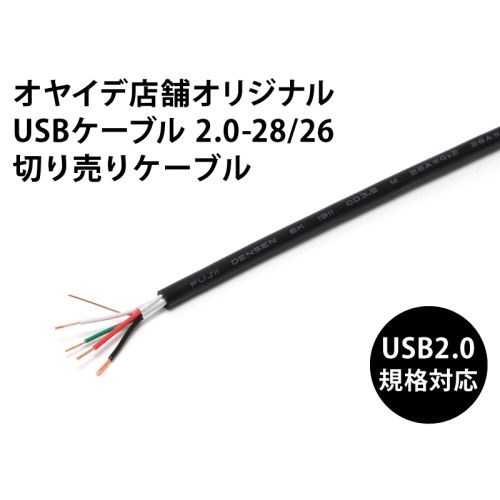

USBケーブル 2.0-28/26（自作用切り売りケーブル）ブラック
￥286 （税込）
USB2.0規格対応の切り売りUSBケーブルが登場！
100%遮蔽アルミテープシールド。UL813準拠。使用温度-20～80℃対応。
- 10mお買い上げで1mあたり ￥242 （税込） 割引率 15%。
- 100mお買い上げで1mあたり ￥198 （税込） 割引率 31%。
在庫あり
関連する商品
商品詳細
概要
お待たせいたしました！待望の「USB切り売りケーブル」をお求めやすい価格で販売開始いたします。
自作用USBコネクターを使用することで、オリジナルUSBケーブルを完成させることができます。
こちらはUSB2.0規格準拠となります。
オリジナリティを出したい方へ
PETチューブ3.175mm(1/8インチ)を使用して、オリジナリティ溢れるUSBケーブルも自作できます。
PETチューブを取り付け終わったら、チューブの末端に「スミチューブF(Z) 5mm」「HSTTVA-19(4.8mm) 15cm」等を使って固定しましょう。
USBケーブルを作る方へ
オヤイデ電気ショップブログにて「DIY講座USBケーブルの作り方」をご紹介しております。
是非併せてご覧になってください！
詳しくはバナーをクリック！
 |
 |
 |
 |
特注・量産にも対応
USBケーブルの特注を検討されていますか？モールド仕様のUSBケーブルも特注が可能です。量産が必要な場合にも対応いたします。
下記のプラグに対応しておりますので、まずはお気軽にお見積り・ご連絡を！
お問合せはこちらから
【USBケーブル】
USB2.0/USB3.0対応可能 ※ケーブル径の変更も可能。（外径2.5mm～6.0mm）
【USBコネクター】
| コネクター | オス | メス |
|---|---|---|
| USB-Aタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-Bタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-Cタイプ | ストレート/L型 | ストレート |
| USB-MiniBタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-MicroBタイプ | ストレート/L型 | ストレート/パネル固定 |
USBケーブル 2.0-28/26（自作用切り売りケーブル）の仕様
| 導体 | 信号線 | 無メッキ軟銅線 AWG28（7/0.12mm） |
|---|---|---|
| 電源線 | 無メッキ軟銅線 AWG26（7/0.16mm） | |
| 識別 | 信号線 | 緑&白 |
| 電源線 | 赤&黒 | |
| 絶縁体 | 信号線 | 高密度ポリエチレン |
| 電源線 | 半硬質ビニール | |
| 外径 | 信号線 | 0.8mm±0.08mm |
| 電源線 | 0.9mm±0.08mm | |
| ドレインワイヤー | 無メッキ軟銅線 AWG26(1/0.4mm) | |
| シールド線 | アルミマイラーテープ 100%遮蔽シールド | |
| オーバーラップ | 25%min | |
| シース | 難燃性PVC（UL94V-0準拠） | |
| 外径 | 3.50mm±0.15mm | |
| 色 | マットブラック | |
| 耐電圧 | 30V | |
| 導体抵抗 | 信号線 | 236Ω/km |
| 電源線 | 133Ω/km | |
| 絶縁抵抗 | 10MΩ | |
| 使用温度 | -20～80℃ | |
| 規格 | UL813規格準拠 | |
※USB、USB-C™およびUSB Type-C™はUSB Implementers Forumの商標登録です。
