SWCC（旧・昭和電線ユニマック）

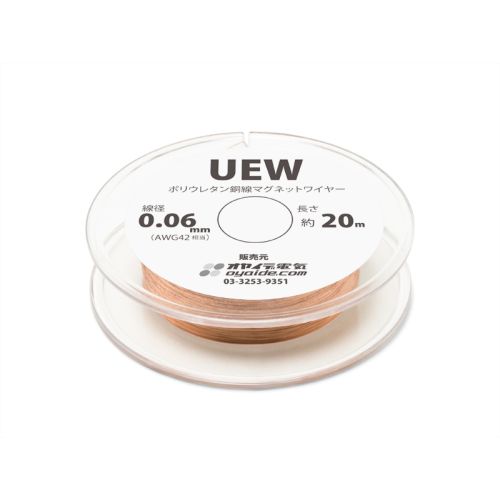

UEW 0.06mm 20m ボビン巻き
￥440 （税込）
ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
超極細のマグネットワイヤーを使いやすく！管理しやすい！ちっちゃなボビン巻きにしました。
その他各種マグネットワイヤーはこちら。
在庫あり
関連する商品
商品詳細
概要
ボビン巻きだとここが便利！
- ボビンにはラベルも貼ってありますので、電線のサイズ、仕様などラベルで確認できますので管理もしやすいです。
- 0.025mmなど髪の毛より細いマグネットワイヤーはとても扱いにくく、うまく取り出しができません。
また最悪、絡まって使う事できなくなってしまいます。 - 小型マグネットアクチュエーターを製作の場合もボビンに巻いてありますので、容易にコイル巻きが可能です。
- ボビンに巻いてありますので、学校教材など実験教室でも扱いやすくお勧めです。
- ラベルの中心の円の部分をカッター等で切り抜きしますと、穴が開いておりますので、棒等を入れ、台などに並べて管理も可能です。
UEWポリウレタンマグネットワイヤー詳細
ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
- ポリウレタン系合成樹脂被覆銅線、高周波における誘電特性に優れ、電子機器用コイルに多用されています。
- 被覆を剥離せず直接ハンダ付けできます。
- 耐熱温度130℃、380℃ではんだ付けが可能です。
- 高周波における誘電特性が優れています。
- 適用規格：JIS C 3202 ポリウレタン銅線
- 用途：ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線、その他。

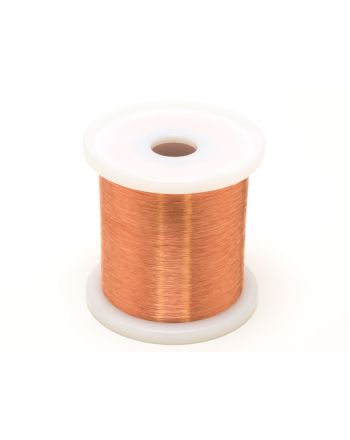

こちらのサイズのUEWは 20mボビン巻き：小型プラスチックボビン（透明） 300g巻：P-2Gボビン の荷姿でご用意してます。
温度指数
| 記号 | 温度指数 | ||||
|---|---|---|---|---|---|
| (℃) | |||||
| UL認可 | |||||
| UEW | E (120) | 130 |
|||
※ 弊社取り扱い商品は2種になります。
UEWポリウレタンマグネットワイヤーの仕様
在庫品はクリックできます。
| 直径 サイズ (mm) | ゲージ AWG(#) | 最大 仕上径 (mm) | 長さ m/1KG | 抵抗 オーム Ω/1KM 20℃ | 切断面積 m㎡ | 安全電流 アンペア (※2) | 重量 kg/1KM (※1) | ||
|---|---|---|---|---|---|---|---|---|---|
| 1種 | 2種 | 1種 | 2種 | ||||||
| 0.025 | 50 | 0.037 | 229,154 | - | 42,781 | - | - | - | |
| 0.05 | 45～44 | 0.069 | 57,288 | 10,245 | 0.000196 | 0.0049 | 0.0175 | ||
| 0.06 | 43～42 | 0.081 | 39,783 | 6,966 | 0.00283 | 0.0071 | 0.0251 | ||
| 0.07 | 41 | 0.091 | 29,228 | 4,990 | 0.00385 | 0.0096 | 0.0342 | ||
| 0.08 | 40 | 0.103 | 22,378 | 3,778 | 0.00503 | 0.0126 | 0.0477 | ||
| 0.1 | 38～39 | 0.140 | 0.125 | 14,322 | 2,647 | 2,381 | 0.00785 | 0.0200 | 0.0698 |
| 0.12 | 37 | 0.162 | 0.147 | 9,945 | 1,786 | 1,636 | 0.01131 | 0.0288 | 0.1005 |
| 0.14 | 35 | 0.182 | 0.167 | 7,307 | 1,286 | 1,193 | 0.01539 | 0.0392 | 0.1368 |
| 0.16 | 34 | 0.204 | 0.189 | 5,594 | 969.5 | 908.8 | 0.02011 | 0.0512 | 0.1788 |
| 0.18 | 33 | 0.226 | 0.211 | 4,420 | 757.2 | 715.0 | 0.02545 | 0.0648 | 0.2263 |
| 0.2 | 32 | 0.246 | 0.231 | 3,580 | 607.6 | 577.2 | 0.03142 | 0.0800 | 0.2793 |
| 0.23 | 31 | 0.278 | 0.264 | 2,707 | 454.5 | 438.6 | 0.04155 | 0.1058 | 0.3694 |
| 0.26 | 30 | 0.310 | 0.294 | 2,118 | 358.4 | 341.8 | 0.05309 | 0.1352 | 0.4720 |
| 0.29 | 29 | 0.340 | 0.324 | 1,702 | 285.7 | 273.9 | 0.06605 | 0.1682 | 0.5872 |
| 0.3 | 28～29 | 0.352 | 0.337 | 1,591 | 262.9 | 254.0 | 0.07069 | 0.1800 | 0.610 |
| 0.32 | 28 | 0.372 | 0.357 | 1,398 | 230.0 | 222.8 | 0.08042 | 0.2048 | 0.7149 |
| 0.35 | 27 | 0.402 | 0.387 | 1,169 | 191.2 | 185.7 | 0.09621 | 0.245 | 0.8553 |
| 0.4 | 26 | 0.456 | 0.439 | 895.1 | 145.3 | 141.7 | 0.1257 | 0.320 | 1.117 |
| 0.45 | 25 | 0.508 | 0.490 | 707.2 | 114.2 | 112.1 | 0.1593 | 0.405 | 1.414 |
| 0.5 | 25～24 | 0.560 | 0.542 | 572.8 | 91.43 | 89.96 | 0.1964 | 0.500 | 1.746 |
| 0.55 | 24 | 0.620 | 0.592 | 473.4 | 78.15 | 74.18 | 0.2376 | 0.605 | 2.112 |
| 0.6 | 23 | 0.672 | 0.644 | 397.8 | 65.26 | 62.64 | 0.2827 | 0.720 | 2.513 |
| 0.65 | 22 | 0.724 | 0.694 | 338.9 | 55.31 | 53.26 | 0.3318 | 0.845 | 2.950 |
| 0.7 | 21 | 0.776 | 0.746 | 292.2 | 47.47 | 45.84 | 0.3848 | 0.98 | 3.421 |
| 0.75 | 21～20 | 0.830 | 0.798 | 254.6 | 41.19 | 39.87 | 0.4418 | 1.12 | 3.928 |
| 0.8 | 20 | 0.882 | 0.852 | 223.7 | 36.08 | 35.17 | 0.5027 | 1.28 | 4.469 |
| 0.85 | 20～19 | 0.934 | 0.904 | 198.2 | 31.87 | 31.11 | 0.5675 | 1.44 | 5.045 |
| 0.9 | 19 | 0.986 | 0.956 | 176.8 | 28.35 | 27.71 | 0.6362 | 1.62 | 5.656 |
| 1.0 | 19～18 | 1.102 | 1.062 | 143.2 | 23.33 | 22.49 | 0.7854 | 2.00 | 6.982 |
| 1.2 | 17～16 | 1.304 | 99.4 | 16.04 | 1.130 | 2.88 | 10.05 | ||
| 1.4 | 16～15 | 1.508 | 73.0 | 11.70 | 1.539 | 3.92 | 13.68 | ||
| 1.6 | 15～14 | 1.712 | 55.9 | 8.91 | 2.010 | 5.12 | 17.88 | ||
| 1.8 | 14～13 | 1.914 | 44.0 | 7.01 | 2.544 | 6.48 | 22.63 | ||
| 2.0 | 13～12 | 2.118 | 35.8 | 5.66 | 3.141 | 8.00 | 27.93 | ||
| 2.3 | 12～11 | 2.422 | 27.0 | 4.26 | 4.154 | 10.58 | 36.94 | ||
| 2.6 | 10～9 | 2.728 | 21.1 | 3.32 | 5.309 | 13.52 | 47.20 | ||
| 2.9 | 9～8 | 3.028 | 17.0 | 2.67 | 6.605 | 16.82 | 58.72 | ||
| 3.2 | 8～7 | 3.338 | 13.9 | 2.20 | 8.042 | 20.11 | 71.50 | ||
※1 銅の比重は8.89（＝タフピッチ銅）を基準としております。
※2 2.5A/mm2で算出しておりますが、使用状況や冷却方法によって流せる電流値は異なります。
※記載は参考値となり、メーカーや製造ロットによって異なります。
