SWCC（旧・昭和電線ユニマック）

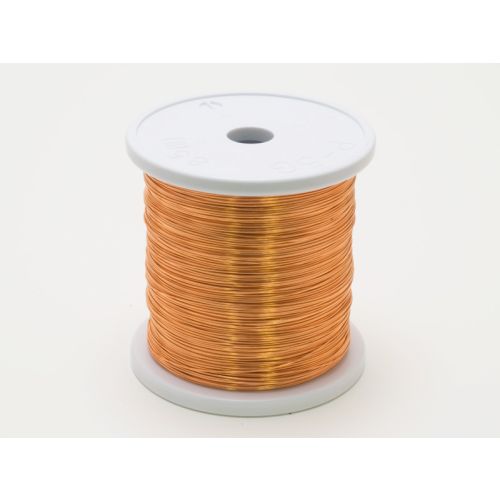

UEW 0.9mm 1kg(2種)
￥4,290 （税込）
ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
モーター巻き替え、ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線などに使われます。被覆を剥離せず直接はんだ付けできます。
その他各種マグネットワイヤーはこちら。
在庫あり
関連する商品
商品詳細
概要
UEWポリウレタンマグネットワイヤー詳細
ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
- ポリウレタン系合成樹脂被覆銅線、高周波における誘電特性に優れ、電子機器用コイルに多用されています。
- 被覆を剥離せず直接ハンダ付けできます。
- 耐熱温度130℃、380℃ではんだ付けが可能です。
- 高周波における誘電特性が優れています。
- 適用規格：JIS C 3202 ポリウレタン銅線
- 用途：ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線、その他。
こちらのサイズのUEWは 袋入：束巻き 300g巻：P-2Gボビン 1kg巻：P-5Gボビン 5kg巻：P-5ボビンの荷姿でご用意してます。
温度指数
| 記号 | 温度指数 | ||||
|---|---|---|---|---|---|
| (℃) | |||||
| UL認可 | |||||
| UEW | E (120) | 130 |
|||
※ 弊社取り扱い商品は2種になります。
UEWポリウレタンマグネットワイヤーの仕様
在庫品はクリックできます。
| 直径 サイズ (mm) | ゲージ AWG(#) | 最大 仕上径 (mm) | 長さ m/1KG | 抵抗 オーム Ω/1KM 20℃ | 切断面積 m㎡ | 安全電流 アンペア (※2) | 重量 kg/1KM (※1) | ||
|---|---|---|---|---|---|---|---|---|---|
| 1種 | 2種 | 1種 | 2種 | ||||||
| 0.025 | 50 | 0.037 | 229,154 | - | 42,781 | - | - | - | |
| 0.05 | 45～44 | 0.069 | 57,288 | 10,245 | 0.000196 | 0.0049 | 0.0175 | ||
| 0.06 | 43～42 | 0.081 | 39,783 | 6,966 | 0.00283 | 0.0071 | 0.0251 | ||
| 0.07 | 41 | 0.091 | 29,228 | 4,990 | 0.00385 | 0.0096 | 0.0342 | ||
| 0.08 | 40 | 0.103 | 22,378 | 3,778 | 0.00503 | 0.0126 | 0.0477 | ||
| 0.1 | 38～39 | 0.140 | 0.125 | 14,322 | 2,647 | 2,381 | 0.00785 | 0.0200 | 0.0698 |
| 0.12 | 37 | 0.162 | 0.147 | 9,945 | 1,786 | 1,636 | 0.01131 | 0.0288 | 0.1005 |
| 0.14 | 35 | 0.182 | 0.167 | 7,307 | 1,286 | 1,193 | 0.01539 | 0.0392 | 0.1368 |
| 0.16 | 34 | 0.204 | 0.189 | 5,594 | 969.5 | 908.8 | 0.02011 | 0.0512 | 0.1788 |
| 0.18 | 33 | 0.226 | 0.211 | 4,420 | 757.2 | 715.0 | 0.02545 | 0.0648 | 0.2263 |
| 0.2 | 32 | 0.246 | 0.231 | 3,580 | 607.6 | 577.2 | 0.03142 | 0.0800 | 0.2793 |
| 0.23 | 31 | 0.278 | 0.264 | 2,707 | 454.5 | 438.6 | 0.04155 | 0.1058 | 0.3694 |
| 0.26 | 30 | 0.310 | 0.294 | 2,118 | 358.4 | 341.8 | 0.05309 | 0.1352 | 0.4720 |
| 0.29 | 29 | 0.340 | 0.324 | 1,702 | 285.7 | 273.9 | 0.06605 | 0.1682 | 0.5872 |
| 0.3 | 28～29 | 0.352 | 0.337 | 1,591 | 262.9 | 254.0 | 0.07069 | 0.1800 | 0.610 |
| 0.32 | 28 | 0.372 | 0.357 | 1,398 | 230.0 | 222.8 | 0.08042 | 0.2048 | 0.7149 |
| 0.35 | 27 | 0.402 | 0.387 | 1,169 | 191.2 | 185.7 | 0.09621 | 0.245 | 0.8553 |
| 0.4 | 26 | 0.456 | 0.439 | 895.1 | 145.3 | 141.7 | 0.1257 | 0.320 | 1.117 |
| 0.45 | 25 | 0.508 | 0.490 | 707.2 | 114.2 | 112.1 | 0.1593 | 0.405 | 1.414 |
| 0.5 | 25～24 | 0.560 | 0.542 | 572.8 | 91.43 | 89.96 | 0.1964 | 0.500 | 1.746 |
| 0.55 | 24 | 0.620 | 0.592 | 473.4 | 78.15 | 74.18 | 0.2376 | 0.605 | 2.112 |
| 0.6 | 23 | 0.672 | 0.644 | 397.8 | 65.26 | 62.64 | 0.2827 | 0.720 | 2.513 |
| 0.65 | 22 | 0.724 | 0.694 | 338.9 | 55.31 | 53.26 | 0.3318 | 0.845 | 2.950 |
| 0.7 | 21 | 0.776 | 0.746 | 292.2 | 47.47 | 45.84 | 0.3848 | 0.98 | 3.421 |
| 0.75 | 21～20 | 0.830 | 0.798 | 254.6 | 41.19 | 39.87 | 0.4418 | 1.12 | 3.928 |
| 0.8 | 20 | 0.882 | 0.852 | 223.7 | 36.08 | 35.17 | 0.5027 | 1.28 | 4.469 |
| 0.85 | 20～19 | 0.934 | 0.904 | 198.2 | 31.87 | 31.11 | 0.5675 | 1.44 | 5.045 |
| 0.9 | 19 | 0.986 | 0.956 | 176.8 | 28.35 | 27.71 | 0.6362 | 1.62 | 5.656 |
| 1.0 | 19～18 | 1.102 | 1.062 | 143.2 | 23.33 | 22.49 | 0.7854 | 2.00 | 6.982 |
| 1.2 | 17～16 | 1.304 | 99.4 | 16.04 | 1.130 | 2.88 | 10.05 | ||
| 1.4 | 16～15 | 1.508 | 73.0 | 11.70 | 1.539 | 3.92 | 13.68 | ||
| 1.6 | 15～14 | 1.712 | 55.9 | 8.91 | 2.010 | 5.12 | 17.88 | ||
| 1.8 | 14～13 | 1.914 | 44.0 | 7.01 | 2.544 | 6.48 | 22.63 | ||
| 2.0 | 13～12 | 2.118 | 35.8 | 5.66 | 3.141 | 8.00 | 27.93 | ||
| 2.3 | 12～11 | 2.422 | 27.0 | 4.26 | 4.154 | 10.58 | 36.94 | ||
| 2.6 | 10～9 | 2.728 | 21.1 | 3.32 | 5.309 | 13.52 | 47.20 | ||
| 2.9 | 9～8 | 3.028 | 17.0 | 2.67 | 6.605 | 16.82 | 58.72 | ||
| 3.2 | 8～7 | 3.338 | 13.9 | 2.20 | 8.042 | 20.11 | 71.50 | ||
※1 銅の比重は8.89（＝タフピッチ銅）を基準としております。
※2 2.5A/mm2で算出しておりますが、使用状況や冷却方法によって流せる電流値は異なります。
※記載は参考値となり、メーカーや製造ロットによって異なります。
