電気・電子機器の内部配線用。仕上外径が細く、機械的強度に優れています。

日興電線

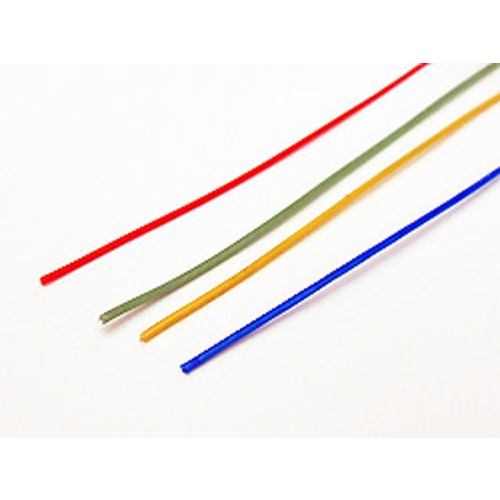

UL1513-ETFE AWG26(0.16sq) 500m_1041-10F

¥13,376 (税込)
お取り寄せ

商品詳細

概要

UL1513 ニッコート 撚り導体 ETFE絶縁電線

電気・電子機器の内部配線用。
仕上外径が細く、機械的強度に優れています。
定格温度105℃、定格電圧 規定なし UL・VW1の燃焼試験に合格します。
☆印以外の商品は、お見積りをさせて頂きますので、こちらより お気軽にお問い合わせください。

標準納期は営業3~5日程度です。但しメーカー在庫状況により1ヶ月位かかる場合があります。予めご了承ください。

ケーブル構造・特性

※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。

型式番号 品名 定格 導体 ETFE絶縁体 導体
抵抗
(at20℃)
Ω・Km
絶縁
抵抗
(at20℃)
MΩ・Km
試験
電圧
AC
V/1分




A
A
W
G



m㎡
構成 外径 厚さmm 仕上外径mm
1041-05B UL1513-ETFE-#36(7) 105℃ 36 0.014 7本/
0.050mm
0.150mm 0.15 0.45 1,319.7 1,500 4,000 1.1
1041-08B UL1513-ETFE-#32(7) 32 0.034 7本/
0.079mm
0.237mm 0.537 588.8 1.8
1041-10B UL1513-ETFE-#30(7) 30 0.057 7本/
0.102mm
0.306mm 0.606 376.9 2.3
1041-12B UL1513-ETFE-#28(7) 28 0.089 7本/
0.127mm
0.381mm 0.681 237.2 3.1
1041-16B UL1513-ETFE-#26(7) 26 0.141 7本/
0.160mm
0.480mm 0.780 148.9 4.2
1041-10F UL1513-ETFE-#26(19) 26 0.155 19本/
0.102mm
0.510mm 0.810 148.9 4.3
1041-20B UL1513-ETFE-#24(7) 24 0.227 7本/
0.203mm
0.609mm 0.909 93.2 5.8
1041-12F UL1513-ETFE-#24(19) 24 0.215 19本/
0.120mm
0.600mm 0.900 93.2 5.7
1041-26B UL1513-ETFE-#22(7) 22 0.355 7本/
0.254mm
0.762mm 1.062 55.0 8.1
1041-16F UL1513-ETFE-#22(19) 22 0.382 19本/
0.160mm
0.800mm 1.100 55.0 8.3
1041-20F UL1513-ETFE-#20(19) 20 0.615 19本/
0.203mm
1.015mm 1.315 34.6 11.4
