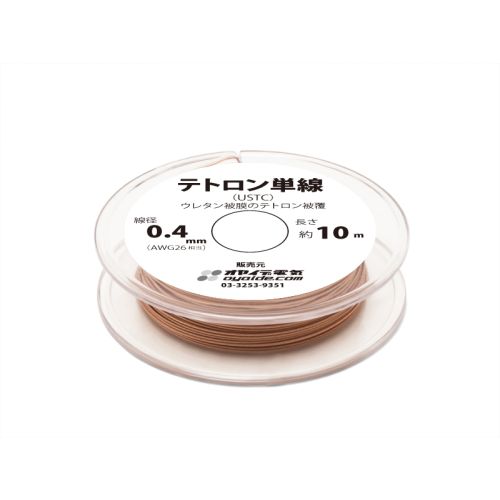

テトロン単線 0.4mm (USTC) 10mボビン巻き
￥770 （税込）
可とう性に優れています。 端末処理加工を容易にするため、はんだ付け可能なエナメル線を素線に使用。 使いやすく小さなボビンに巻きました。
在庫あり
関連する商品
商品詳細
概要
ボビン巻きだとここが便利！
- ボビンにはラベルも貼ってありますので、電線のサイズ、仕様などラベルで確認できますので管理もしやすいです。
- ボビンに巻いてありますので、学校教材など実験教室でも扱いやすくお勧めです。
- ラベルの中心の円の部分をカッター等で切り抜きしますと、穴が開いておりますので、棒等を入れ、台などに並べて管理も可能です。
テトロン線の詳細
可とう性に優れています。
端末処理加工を容易にするため、はんだ付け可能なエナメル線を素線に使用。
- 用途：AMラジオのバーアンテナコイル等
| 材質 | 被覆 | テトロン |
|---|---|---|
| 線材 | UEWポリウレタン線(ウレタン被膜) |
テトロン単線(USTC)の仕様
| 芯線径 (mm) |
芯線径差 (mm) |
最小被膜 厚さ(mm) |
最大ポリウレタン 外径(mm) |
一重テトロン巻(USTC) | 概算質量 (m/g) |
|
|---|---|---|---|---|---|---|
| テトロン 厚さ(mm) |
最大仕上 外径(mm) |
|||||
| USTC0.1mm | ±0.003 | 0.005 | 0.125 | 0.025 | 0.225 | 10.20 |
| USTC0.2mm | 0.008 | 0.231 | 0.030 | 0.311 | 2.933 | |
| USTC0.32mm | ±0.005 | 0.010 | 0.357 | 0.437 | 1.235 | |
| USTC0.35mm | 0.387 | 0.167 | 1.062 | |||
| USTC0.4mm | 0.011 | 0.439 | 0.519 | 0.810 | ||
| USTC0.5mm | ±0.006 | 0.012 | 0.542 | 0.035 | 0.632 | 0.519 |
| ● 記号の読み方 U : ウレタン S : シングル T : テトロン C : カッパー(銅) |
||||||
