倉茂電工

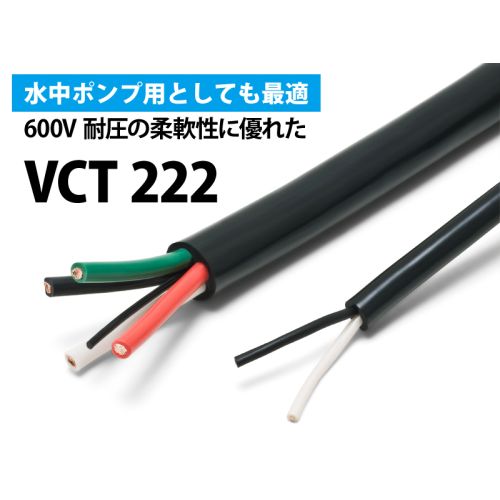

VCT 222 【1.25sq】（600V）柔軟性
￥281 （税込）
600V耐圧 柔軟性に優れ配線がスムーズ 水中ポンプ用としても最適。 RoHS適合 PSE取得
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
- 汎用機器への配線
- 電動工具の配線
- 水中ポンプの配線
- 柔軟性
- PSE認証（7心以下に適用 )
- RoHS適合
- 定格温度：60℃
- 定格電圧：600V
使用温度範囲
- 固定時 / -40～60℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
- 固定時 / ケーブル外径の 4 倍以上推奨
テクニカルデータ
| ケーブルタイプ | 国内 |
|---|---|
| 適用サイズ | 7 心以下 |
| 定格電圧 | 600V |
| 定格温度 | 60℃ |
| 試験電圧 | AC 3000V・1min |
| 難燃性 | 60°傾斜 |
| 適用規格 | 電気用品安全法 |
※ 8 心以上は、電気用品安全法が適用されません。
構造概略
| 導体 | 軟銅集合線 |
|---|---|
| 絶縁体 | ビニル混合物 / PVC |
| より合わせ | 線心を円形により合わせ |
| テープ | 8 心以上はテープを重ね巻き |
| シース | 柔軟性ビニル混合物（黒色） |
線心識別
| 線心数 | 線心識別方式 |
|---|---|
| 12 心以下 | 絶縁体着色方式 黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順 |
| 13 心以上 | ナンバリング No. 方式 黒色絶縁体表面に 1、2、3、4・・・を連続表示 |
構造表
|
導体
|
絶縁
|
心数
|
シース外径
（約㎜） |
電気特性
|
|||
|---|---|---|---|---|---|---|---|
|
公称
断面積 |
外径
（約㎜） |
外径
（約㎜） |
許容電流
|
導体抵抗
20℃ （Ω / ㎞） |
絶縁抵抗
20℃ （M Ω㎞） |
||
| 0.75㎟ |
1.1
〈30/0.18〉 |
2.75 | 2 | 8.8 | 12 |
25.1 以下
（Max25.1） |
50 以上
（Min 50） |
| 3 | 9.2 | 10 | |||||
| 4 | 9.9 | 9 | |||||
| 2.7 | 5 | 11.0 | 8 | ||||
| 6 | 12.0 | 7 | |||||
| 7 | 12.0 | 6 | |||||
| 8 | 13.0 | 6 | |||||
| 10 | 15.0 | 6 | |||||
| 12 | 15.5 | 5 | |||||
| 16 | 17.5 | 5 | |||||
| 20 | 19.0 | 4 | |||||
| 24 | 21.0 | 4 | |||||
| 30 | 22.5 | 4 | |||||
| 1.25㎟ |
1.5
〈50/0.18〉 |
3.1 | 2 | 9.6 | 16 |
15.1 以下
（Max15.1） |
50 以上
（Min 50） |
| 3 | 10.0 | 14 | |||||
| 4 | 11.0 | 13 | |||||
| 5 | 12.5 | 12 | |||||
| 6 | 13.0 | 10 | |||||
| 7 | 13.0 | 9 | |||||
| 8 | 14.5 | 8 | |||||
| 10 | 17.0 | 8 | |||||
| 12 | 17.0 | 7 | |||||
| 16 | 19.5 | 7 | |||||
| 20 | 21.5 | 6 | |||||
| 24 | 24.0 | 5 | |||||
| 30 | 25.0 | 5 | |||||
| 2.0㎟ |
1.8
〈37/0.26〉 |
3.4 | 2 | 10.5 | 22 |
9.79 以下
（Max9.79） |
50 以上
（Min 50） |
| 3 | 11.0 | 19 | |||||
| 4 | 12.0 | 17 | |||||
| 5 | 13.0 | 16 | |||||
| 6 | 14.5 | 13 | |||||
| 7 | 14.5 | 12 | |||||
| 8 | 15.5 | 11 | |||||
| 10 | 18.0 | 11 | |||||
| 12 | 18.5 | 10 | |||||
| 16 | 21.0 | 9 | |||||
| 20 | 23.5 | 8 | |||||
| 24 | 26.0 | 7 | |||||
| 30 | 27.0 | 7 | |||||
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
