倉茂電工

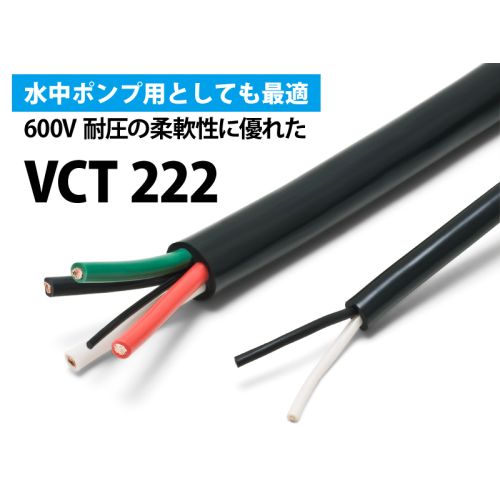

VCT 222 【22.0sq】(600V)柔軟性

¥5,357 (税込)

600V耐圧 柔軟性に優れ配線がスムーズ 水中ポンプ用としても最適。 RoHS適合 PSE取得

※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)

お取り寄せ【標準2~3営業日】 ※状況により都度連絡

商品詳細

概要

  1. 汎用機器への配線
  2. 電動工具の配線
  3. 水中ポンプの配線
  4. 柔軟性
  5. PSE認証(7心以下に適用 )
  6. RoHS適合
  7. 定格温度:60℃
  8. 定格電圧:600V

使用温度範囲

  • 固定時 / -40~60℃

※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

  • 固定時 / ケーブル外径の 4 倍以上推奨

テクニカルデータ

ケーブルタイプ 国内
適用サイズ 7 心以下
定格電圧 600V
定格温度 60℃
試験電圧 AC 3000V・1min
難燃性 60°傾斜
適用規格 電気用品安全法

※ 8 心以上は、電気用品安全法が適用されません。

構造概略

倉茂電工製VCT222 600V耐圧 柔軟性

導体 軟銅集合線
絶縁体 ビニル混合物 / PVC
より合わせ 線心を円形により合わせ
テープ 8 心以上はテープを重ね巻き
シース 柔軟性ビニル混合物(黒色)

線心識別

線心数 線心識別方式
12 心以下 絶縁体着色方式
黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
13 心以上 ナンバリング No. 方式
黒色絶縁体表面に 1、2、3、4・・・を連続表示

構造表

導体
絶縁
心数
シース外径
(約㎜)
電気特性
公称
断面積
外径
(約㎜)
外径
(約㎜)
許容電流
導体抵抗
20℃
(Ω / ㎞)
絶縁抵抗
20℃
(M Ω㎞)
3.5㎟

2.5
〈45/0.32〉

4.1 2 12.0 32
5.24 以下
40 以上
3 12.5 28
4 14.0 25
5 15.0 23
6 16.5 20
7 16.5 18
8 18.0 17
10 21.5 16
12 22.0 15
5.5㎟
3.1
〈70/0.32〉
5.1 2 14.5 41
3.37 以下
40 以上
3 15.0 36
4 16.5 32
8㎟
3.7
〈50/0.45〉
6.1 2 16.5 51
2.39 以下
40 以上
3 17.5 44
4 19.5 39
14㎟

4.9
〈88/0.45〉

7.9 2 20.5 71
1.36 以下
40 以上
3 22.0 62
4 24.0 55
22㎟
7.0
〈7/20/0.45〉
10.2 2 26.0 95
0.869 以下
30 以上
3 27.5 83
4 30.5 74
38㎟ 9.1
〈7/34/0.45〉
12.7 3 33.5 110
0.644 以下
30 以上
4 37.5 100

許容電流について

  • 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
  • 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
  • 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
  • JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
