倉茂電工

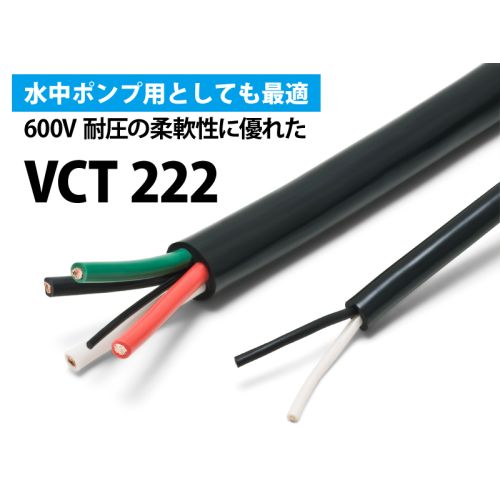

VCT 222 【3.5sq】（600V）柔軟性
￥869 （税込）
600V耐圧 柔軟性に優れ配線がスムーズ 水中ポンプ用としても最適。 RoHS適合 PSE取得
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
- 汎用機器への配線
- 電動工具の配線
- 水中ポンプの配線
- 柔軟性
- PSE認証（7心以下に適用 )
- RoHS適合
- 定格温度：60℃
- 定格電圧：600V
使用温度範囲
- 固定時 / -40～60℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
- 固定時 / ケーブル外径の 4 倍以上推奨
テクニカルデータ
| ケーブルタイプ | 国内 |
|---|---|
| 適用サイズ | 7 心以下 |
| 定格電圧 | 600V |
| 定格温度 | 60℃ |
| 試験電圧 | AC 3000V・1min |
| 難燃性 | 60°傾斜 |
| 適用規格 | 電気用品安全法 |
※ 8 心以上は、電気用品安全法が適用されません。
構造概略
| 導体 | 軟銅集合線 |
|---|---|
| 絶縁体 | ビニル混合物 / PVC |
| より合わせ | 線心を円形により合わせ |
| テープ | 8 心以上はテープを重ね巻き |
| シース | 柔軟性ビニル混合物（黒色） |
線心識別
| 線心数 | 線心識別方式 |
|---|---|
| 12 心以下 | 絶縁体着色方式 黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順 |
| 13 心以上 | ナンバリング No. 方式 黒色絶縁体表面に 1、2、3、4・・・を連続表示 |
構造表
| 導体
|
絶縁
|
心数
|
シース外径
（約㎜） |
電気特性
|
|||
|---|---|---|---|---|---|---|---|
| 公称
断面積 |
外径
（約㎜） |
外径
（約㎜） |
許容電流
|
導体抵抗
20℃ （Ω / ㎞） |
絶縁抵抗
20℃ （M Ω㎞） |
||
| 3.5㎟ | 2.5 |
4.1 | 2 | 12.0 | 32 | 5.24 以下 |
40 以上 |
| 3 | 12.5 | 28 | |||||
| 4 | 14.0 | 25 | |||||
| 5 | 15.0 | 23 | |||||
| 6 | 16.5 | 20 | |||||
| 7 | 16.5 | 18 | |||||
| 8 | 18.0 | 17 | |||||
| 10 | 21.5 | 16 | |||||
| 12 | 22.0 | 15 | |||||
| 5.5㎟ | 3.1 〈70/0.32〉 |
5.1 | 2 | 14.5 | 41 | 3.37 以下 |
40 以上 |
| 3 | 15.0 | 36 | |||||
| 4 | 16.5 | 32 | |||||
| 8㎟ | 3.7 〈50/0.45〉 |
6.1 | 2 | 16.5 | 51 | 2.39 以下 |
40 以上 |
| 3 | 17.5 | 44 | |||||
| 4 | 19.5 | 39 | |||||
| 14㎟ | 4.9 |
7.9 | 2 | 20.5 | 71 | 1.36 以下 |
40 以上 |
| 3 | 22.0 | 62 | |||||
| 4 | 24.0 | 55 | |||||
| 22㎟ | 7.0 〈7/20/0.45〉 |
10.2 | 2 | 26.0 | 95 | 0.869 以下 |
30 以上 |
| 3 | 27.5 | 83 | |||||
| 4 | 30.5 | 74 | |||||
| 38㎟ | 9.1 〈7/34/0.45〉 |
12.7 | 3 | 33.5 | 110 | 0.644 以下 |
30 以上 |
| 4 | 37.5 | 100 | |||||
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
