倉茂電工
VCT332X 1.25sq 耐油型（FOプレン）
￥297 （税込）
油環境下で使用可能！ 耐油性と柔軟性を兼ね備えた600V耐圧キャブタイヤケーブル
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
- 汎用機器への配線
- 電動工具の配線
- 油環境下での配線
- 耐油性
- 柔軟性
- シース: 耐油性ビニル混合物（黒色）
- PSE認証（7心以下に適用 )
- RoHS適合
- 定格温度：60℃
- 定格電圧：600V
使用温度範囲
固定時/ -30 〜60℃ ※
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
固定時/ ケーブル外径の4 倍以上推奨
テクニカルデータ
| ケーブルタイプ | 国内 |
|---|---|
| 適用サイズ | 7 心以下 |
| 定格電圧 | 600V |
| 定格温度 | 60℃ |
| 試験電圧 | AC 3000V・1min |
| 難燃性 | 60°傾斜 |
| 適用規格 | 電気用品安全法 |

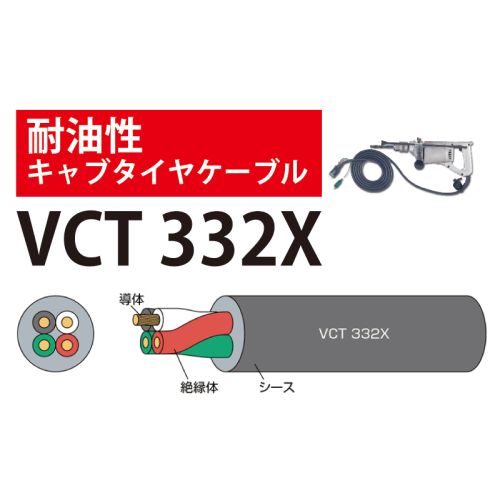

構造概略
| 項目/品名 | VCT 332X | VCT 332XSB | |
|---|---|---|---|
| 導体 | 軟銅集合線 | ||
| 絶縁体 | ビニル混合物/ PVC | ||
| より合わせ | 線心を円形により合わせ | ||
| テープ | 12 心以上はテープを重ね巻き | 5 心以上はテープを重ね巻き | |
| シールド | − | すずめっき軟銅線編組 | |
| シース | 耐油性ビニル混合物（黒色） | ||
例示: VCT 332X 4 × 0.75㎟
構造表
| 導体 | 絶縁 | 心数 | シールド無し | 電気特性 | |||
|---|---|---|---|---|---|---|---|
| 公称断面積 | 外径（約㎜） |
外径（約㎜） | シース外径 （約㎜） |
許容電流 | 導体抵抗 | 絶縁抵抗 | |
| 0.75㎟ | 1.1 〈30/0.18〉 |
2.7 | 2 | 8.8 | 12 | 25.1 以下 | 50 以上 |
| 3 | 9.2 | 10 | |||||
| 4 | 9.9 | 9 | |||||
| 1.25㎟ | 1.5 〈50/0.18〉 |
3.1 | 2 | 9.6 | 16 | 15.1 以下 | 50 以上 |
| 3 | 10.0 | 14 | |||||
| 4 | 11.0 | 13 | |||||
| 2㎟ | 1.8 〈37/0.26〉 |
3.4 | 2 | 10.5 | 22 | 9.79 以下 |
50 以上 |
| 3 | 11.0 | 19 | |||||
| 4 | 12.0 | 17 | |||||
