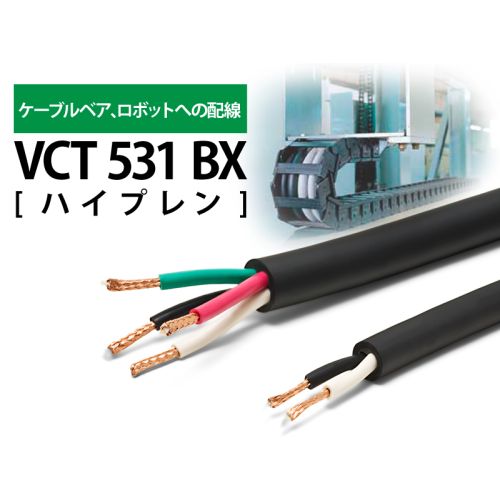

VCT531BX 5.5sq x 4芯 (ハイプレン)
編組導体採用で、切れにく導体!
600V耐圧の可動ロボットなどケーブルベアの配線に最適!
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)
商品詳細
概要
- ケーブルベア、ロボットへの配線
- 耐ノイズ性要求箇所への配線(シールド付タイプ : VCT 531BXS)
- 耐ノイズ性(シールド付タイプ : VCT 531BXS)
- 編組導体・耐屈曲性
- シースつや消し
使用温度範囲
- 固定時/ Fixed:-30~75℃※
- 可動時/ Flexing:0 ~75℃
※0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
- 固定時/ ケーブル外径の4 倍以上推奨
- 可動時/ ケーブル外径の7.5 倍以上推奨
RoHS 指令
- 適合
テクニカルデータ
ケーブルタイプ | 国内 |
---|---|
適用サイズ | -※ |
定格電圧 | 600V |
定格温度 | 75℃ |
試験電圧 | AC 3000V・1min |
難燃性 | 60°傾斜 |
適用規格 | -※ |
※ VCT 531BX,VCT 531BXS は、編組導体を使用しているため、電気用品安全法が適用されません。
構造概略
項目/品名 | VCT 531BX | VCT 531BXS |
---|---|---|
導体 | 軟銅編組線(中心補強紐入り) | |
絶縁体 | 耐熱性ビニル混合物PVC | |
より合わせ | 線心を円形により合わせ | |
テープ | 10 心以上はテープを重ね巻き | 5 心以上はテープを重ね巻き |
シールド | - | すずめっき軟銅線編組 |
シース | 耐油・耐熱性ビニル混合物(黒色) |
線心識別
線心数 | 線心識別方式 |
---|---|
4 心以下 | 絶縁体着色方式(黒、白、赤、緑の順) |
5 心以上 | ナンバリングNo. 方式(黒色絶縁体表面に1、2、3、4・・・を連続表示) |
構造表
導体 | 絶縁 | 心数 | シールド 無し |
シールド 付き |
電気 特性 |
|||||
---|---|---|---|---|---|---|---|---|---|---|
公称 断面積 |
外径 (約㎜) 構成 |
外径 (約㎜) |
シース 外径 (約㎜) |
シース 外径 (約㎜) |
許容電流 (A) |
導体 抵抗 20℃ (Ω/㎞) |
絶縁 抵抗 20℃ (MΩ㎞) |
|||
0.75㎟ | 1.6 〈96/0.10〉 |
3.2 | 2 | 9.6 | 11.0 | 14 | 29.2 以下 | 50 以上 | ||
3 | 10.5 | 11.5 | 12 | |||||||
4 | 11.5 | 12.5 | 11 | |||||||
5 | 12.5 | - | 9 | |||||||
6 | 13.5 | 14.5 | 8 | |||||||
7 | 14.5 | 15.5 | 7 | |||||||
8 | 16.0 | 16.5 | 7 | |||||||
10 | 17.5 | 18.0 | 7 | |||||||
12 | 18.0 | - | 6 | |||||||
16 | 20.0 | 20.5 | 6 | |||||||
20 | 22.0 | 23.0 | 5 | |||||||
35 | 25.0 | - | 5 | |||||||
30 | 26.0 | 26.5 | 5 | |||||||
1.25㎟ | 2.2 〈112/0.12〉 |
3.6 | 2 | 10.5 | 11.5 | 19 | 17.4 以下 | 50 以上 | ||
3 | 11.5 | 12.5 | 17 | |||||||
4 | 12.5 | 13.5 | 16 | |||||||
5 | 14.0 | - | 14 | |||||||
6 | 15.0 | 15.0 | 12 | |||||||
7 | 16.0 | 17.0 | 11 | |||||||
8 | 17.5 | 17.5 | 9 | |||||||
10 | 19.0 | 19.0 | 9 | |||||||
12 | 19.5 | - | 8 | |||||||
16 | 21.5 | 22.0 | 8 | |||||||
20 | 24.5 | 25.0 | 7 | |||||||
24 | 26.5 | - | 6 | |||||||
30 | 28.5 | 29.0 | 6 | |||||||
40 | 34.0 | - | 6 | |||||||
2㎟ | 2.4 〈176/0.12〉 |
4.0 | 2 | 11.0 | 13.0 | 27 | 11.1 以下 | 50 以上 | ||
3 | 12.5 | 13.5 | 23 | |||||||
4 | 13.5 | 14.5 | 20 | |||||||
5 | 15.0 | - | 19 | |||||||
6 | 16.5 | 17.0 | 16 | |||||||
7 | 17.5 | 18.5 | 14 | |||||||
8 | 19.0 | 19.5 | 13 | |||||||
10 | 21.0 | 21.5 | 13 | |||||||
12 | 21.0 | - | 12 | |||||||
16 | 24.5 | 25.0 | 11 | |||||||
20 | 26.5 | 28.0 | 9 | |||||||
24 | 30.0 | - | 8 | |||||||
30 | 31.5 | 32.5 | 8 | |||||||
3.5㎟ | 3.6 〈312/0.12〉 |
5.2 | 4 | 17.0 | - | 30 | 6.09 以下 | 40 以上 | ||
5.5㎟ | 4.0 〈480/0.12〉 |
6.0 | 4 | 19.0 | - | 39 | 3.96 以下 | 40 以上 |
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
編組導体の端末処理
編組導体の中心には導体補強紐が挿入されています。端末加工後の導体補強のため、端末加工時にこの補強紐を取り除かないで、処理して下さい。
- 切断
鋭利なハサミで、瞬時に切断して下さい。(補強紐は、ニッパーなどでは完全に切断できません。)
- 端末処理方法
圧着端子法:補強紐を取り除かないで、そのまま圧着端子で止めて下さい。
半田付け法: 補強紐を取り除かないで、そのまま半田付けして下さい。(補強紐は熱に強いので、溶融又は収縮しません。)
本製品は編組導体を採用しており、通常の導体外径より大きくなっております。
圧着端子など加工の際には導体外径等をご確認下さい。
