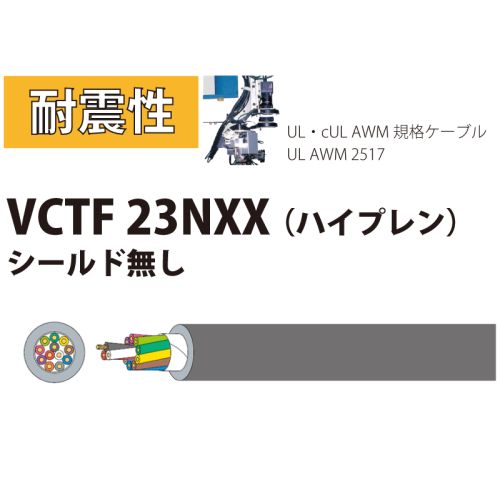

耐震性 VCTF 23NXX 0.75sq (AWG19) シールド無し

¥325 (税込)

耐震構造の移動用ケーブル UL AWM 2517取得

※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)

お取り寄せ【標準2~3営業日】 ※状況により都度連絡

商品詳細

概要

用途・特長

  1. 電気機器内外への配線
  2. 工作機械などの移動部分での配線
  3. 耐ノイズ性要求箇所への配線(シールド付タイプ : VCTF 23NXXS)
  4. 電気用品安全法(0.75㎟以上)UL・cUL AWM 規格ケーブル
  5. 耐油・耐熱性(105℃)・耐震性
  6. 細線化導体
  7. シースつや消し
  8. PSE認証(0.75㎟以上に適用)
  9. RoHS 指令:適合

使用温度範囲

固定時/ Fixed:-30 〜105℃

0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時/ ケーブル外径の4 倍以上推奨

テクニカルデータ

ケーブルタイプ 国内 UL・cUL
適用サイズ 0.75 〜2㎟※ 全サイズ
定格電圧 300V
定格温度 75℃ 105℃
試験電圧 AC 2000V・1min
難燃性 60°傾斜 VW-1, FT1
適用規格 電気用品安全法 UL AWM STYLE 2517 CSA C22.2 No.210

0.3、0.5㎟は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。

構造概略

項目/品名 VCTF 23NXX VCTF 23NXXS
導体 軟銅集合線
絶縁体 耐熱性ビニル混合物
より合わせ 線心を円形により合わせ
テープ 12 心以上はテープを重ね巻き 5 心以上はテープを重ね巻き
シールド すずめっき軟銅線編組
シース 耐油・耐熱性ビニル混合物(黒色)

例示/VCTF 23NXX 12 × 0.75㎟ (19AWG)

構造表

導体
絶縁
心数
電気特性
公称断面積

外径
(約㎜)

外径
(約㎜)
シース外径
(約㎜)
シース外径
(約㎜)
許容電流
(A/30℃)
導体抵抗
(Ω・km以下/20℃)
絶縁抵抗
(MΩ・km以上/20℃)
0.3㎟
〈23AWG〉
0.7
〈60/0.08〉
1.7 2 5.4 6.1 4 62.5 以下
(Max 62.5)
5 以上
(Min 5)
3 5.7 6.4 4
4 6.1 6.8 4
5 6.6 7.2 4
6 7.1 7.7 4
7 7.6 8.2 3
8 8.1 8.7 3
10 9.2 9.8 3
12 9.2 9.6 3
16 10.0 10.5 2
20 11.0 11.5 2
30 13.0 14.0 2
40 15.0 15.5 2
0.5㎟
〈20AWG〉
0.95
〈48/0.12〉
1.9 2 5.8 6.5 6 36.8 以下
(Max 36.8)
5 以上
(Min 5)
3 6.1 6.8 6
4 6.6 7.2 6
5 7.1 7.7 5
6 7.7 8.3 5
7 8.3 8.9 5
8 8.9 9.5 4
10 10.5 11.0 4
12 10.0 10.5 4
16 11.0 11.5 3
20 12.5 13.0 3
30 14.5 15.0 3
40 17.0 17.5 2
0.75㎟
〈19AWG〉
1.1
〈67/0.12〉
2.3 2 6.6 7.3 8 25.1 以下
(Max 25.1)
5 以上
(Min 5)
3 7.0 7.7 8
4 7.6 8.3 8
5 8.2 8.8 7
6 8.9 9.5 7
7 9.6 10.5 6
8 10.5 11.0 6
10 12.5 13.0 6
12 12.0 12.5 5
16 13.0 13.5 5
20 14.5 15.0 4
30 17.5 - 4
40 20.0 - 3
1.25㎟
〈17AWG〉
1.5
〈112/0.12〉
2.7 2 7.4 8.1 14 15.1 以下
(Max 15.1)
5 以上
(Min 5)
3 7.8 8.5 14
4 8.5 9.2 14
5 9.3 9.9 11
6 10.0 11.0 10
7 11.0 11.5 9
8 12.0 12.5 9
10 14.0 15.0 8
12 13.5 14.0 8
16 15.0 15.5 7
20 17.0 17.5 6
30 20.0 21.5 5
2.0㎟
〈15AWG〉
1.8
〈79/0.18〉
3.0 2 8.0 8.7 20 9.79 以下
(Max 9.79)
5 以上
(Min5 )
3 8.5 9.2 20
4 9.2 9.9 20
6 11.0 11.5 13
8 13.0 - 11
10 15.5 - 11
12 15.0 15.5 10
16 16.5 - 9
20 18.5 - 8

許容電流について

  • 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
  • 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
  • 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
  • JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
