倉茂電工

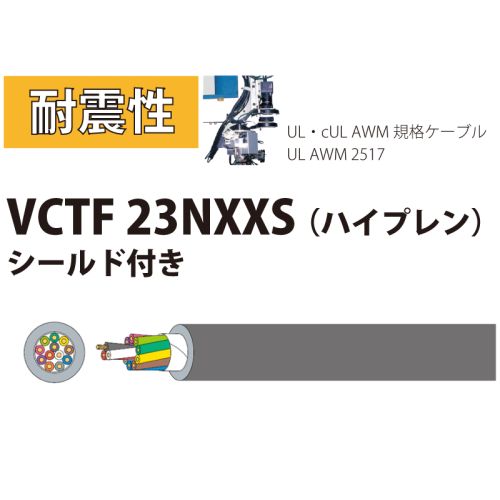

VCTF23NXXS 0.75sq (AWG19) 耐震性シールド付き
¥836 (税込)
耐震構造の移動用ケーブル UL AWM 2517取得
※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
用途・特長
- 電気機器内外への配線
- 工作機械などの移動部分での配線
- 耐ノイズ性要求箇所への配線(シールド付タイプ : VCTF 23NXXS)
- 電気用品安全法(0.75㎟以上)UL・cUL AWM 規格ケーブル
- 耐油・耐熱性(105℃)・耐震性
- 細線化導体
- シースつや消し
- PSE認証(0.75㎟以上に適用)
- RoHS 指令:適合
使用温度範囲
固定時/ Fixed:-30 〜105℃
0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
固定時/ ケーブル外径の4 倍以上推奨
テクニカルデータ
ケーブルタイプ | 国内 | UL・cUL |
---|---|---|
適用サイズ | 0.75 〜2㎟※ | 全サイズ |
定格電圧 | 300V | |
定格温度 | 75℃ | 105℃ |
試験電圧 | AC 2000V・1min | |
難燃性 | 60°傾斜 | VW-1, FT1 |
適用規格 | 電気用品安全法 | UL AWM STYLE 2517 CSA C22.2 No.210 |
0.3、0.5㎟は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
構造概略
項目/品名 | VCTF 23NXX | VCTF 23NXXS |
---|---|---|
導体 | 軟銅集合線 | |
絶縁体 | 耐熱性ビニル混合物 | |
より合わせ | 線心を円形により合わせ | |
テープ | 12 心以上はテープを重ね巻き | 5 心以上はテープを重ね巻き |
シールド | − | すずめっき軟銅線編組 |
シース | 耐油・耐熱性ビニル混合物(黒色) |
例示/VCTF 23NXX 12 × 0.75㎟ (19AWG)
構造表
導体
|
絶縁
|
心数
|
電気特性
|
|||||
---|---|---|---|---|---|---|---|---|
公称断面積
|
外径 |
外径
(約㎜) |
シース外径
(約㎜) |
シース外径
(約㎜) |
許容電流
(A/30℃) |
導体抵抗
(Ω・km以下/20℃) |
絶縁抵抗
(MΩ・km以上/20℃) |
|
0.3㎟ 〈23AWG〉 |
0.7 〈60/0.08〉 |
1.7 | 2 | 5.4 | 6.1 | 4 | 62.5 以下 (Max 62.5) |
5 以上 (Min 5) |
3 | 5.7 | 6.4 | 4 | |||||
4 | 6.1 | 6.8 | 4 | |||||
5 | 6.6 | 7.2 | 4 | |||||
6 | 7.1 | 7.7 | 4 | |||||
7 | 7.6 | 8.2 | 3 | |||||
8 | 8.1 | 8.7 | 3 | |||||
10 | 9.2 | 9.8 | 3 | |||||
12 | 9.2 | 9.6 | 3 | |||||
16 | 10.0 | 10.5 | 2 | |||||
20 | 11.0 | 11.5 | 2 | |||||
30 | 13.0 | 14.0 | 2 | |||||
40 | 15.0 | 15.5 | 2 | |||||
0.5㎟ 〈20AWG〉 |
0.95 〈48/0.12〉 |
1.9 | 2 | 5.8 | 6.5 | 6 | 36.8 以下 (Max 36.8) |
5 以上 (Min 5) |
3 | 6.1 | 6.8 | 6 | |||||
4 | 6.6 | 7.2 | 6 | |||||
5 | 7.1 | 7.7 | 5 | |||||
6 | 7.7 | 8.3 | 5 | |||||
7 | 8.3 | 8.9 | 5 | |||||
8 | 8.9 | 9.5 | 4 | |||||
10 | 10.5 | 11.0 | 4 | |||||
12 | 10.0 | 10.5 | 4 | |||||
16 | 11.0 | 11.5 | 3 | |||||
20 | 12.5 | 13.0 | 3 | |||||
30 | 14.5 | 15.0 | 3 | |||||
40 | 17.0 | 17.5 | 2 | |||||
0.75㎟ 〈19AWG〉 |
1.1 〈67/0.12〉 |
2.3 | 2 | 6.6 | 7.3 | 8 | 25.1 以下 (Max 25.1) |
5 以上 (Min 5) |
3 | 7.0 | 7.7 | 8 | |||||
4 | 7.6 | 8.3 | 8 | |||||
5 | 8.2 | 8.8 | 7 | |||||
6 | 8.9 | 9.5 | 7 | |||||
7 | 9.6 | 10.5 | 6 | |||||
8 | 10.5 | 11.0 | 6 | |||||
10 | 12.5 | 13.0 | 6 | |||||
12 | 12.0 | 12.5 | 5 | |||||
16 | 13.0 | 13.5 | 5 | |||||
20 | 14.5 | 15.0 | 4 | |||||
30 | 17.5 | - | 4 | |||||
40 | 20.0 | - | 3 | |||||
1.25㎟ 〈17AWG〉 |
1.5 〈112/0.12〉 |
2.7 | 2 | 7.4 | 8.1 | 14 | 15.1 以下 (Max 15.1) |
5 以上 (Min 5) |
3 | 7.8 | 8.5 | 14 | |||||
4 | 8.5 | 9.2 | 14 | |||||
5 | 9.3 | 9.9 | 11 | |||||
6 | 10.0 | 11.0 | 10 | |||||
7 | 11.0 | 11.5 | 9 | |||||
8 | 12.0 | 12.5 | 9 | |||||
10 | 14.0 | 15.0 | 8 | |||||
12 | 13.5 | 14.0 | 8 | |||||
16 | 15.0 | 15.5 | 7 | |||||
20 | 17.0 | 17.5 | 6 | |||||
30 | 20.0 | 21.5 | 5 | |||||
2.0㎟ 〈15AWG〉 |
1.8 〈79/0.18〉 |
3.0 | 2 | 8.0 | 8.7 | 20 | 9.79 以下 (Max 9.79) |
5 以上 (Min5 ) |
3 | 8.5 | 9.2 | 20 | |||||
4 | 9.2 | 9.9 | 20 | |||||
6 | 11.0 | 11.5 | 13 | |||||
8 | 13.0 | - | 11 | |||||
10 | 15.5 | - | 11 | |||||
12 | 15.0 | 15.5 | 10 | |||||
16 | 16.5 | - | 9 | |||||
20 | 18.5 | - | 8 |
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
