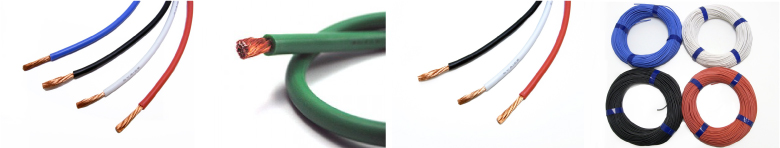

RSCB柔軟性シリコンコード
柔軟性、屈曲性、耐熱性、耐寒性に優れたシリコーンゴム電線
細い素線を束ね、シリコーンゴムを絶縁体として押し出し被覆した電線です。
燃焼機器、厨房機器、輸送機器、ＯＡ機器等、耐熱性及び難燃性、屈曲性の必要な機器の内部配線等に使用できます。
サイズは0.1sq 0.2sq 0.5sq 0.75sq 1.25sq 2.5sq 3.5sq 5.5sq 8.0sq様々な用途あったサイズを取り揃えております。
各サイズの詳細は下記の表をご覧ください。
| 呼び名 サイズ/ 仕様 |
導体構成 計算断面積 |
導体外径 | 絶縁体 標準厚 |
仕上外径 | 使用温度 (℃) |
抗張力 (MPa) |
伸び率 (%) |
最大導体 抵抗 (20℃Ω /Km) |
試験電圧 AC(1分間) |
| 0.1sq | 51本/0.05mm 0.10m㎡ |
0.4mm | 0.4mm | 1.2mm | -60～180 | 4以上 | 200以上 | 186.5 | 1000 |
| 0.2sq | 40本/0.08mm 0.20m㎡ |
0.7mm | 0.4mm | 1.5mm | 95.1 | ||||
| 0.5sq | 3本/33本/0.08mm 0.497m㎡ |
1.1mm | 0.4mm | 1.9mm | 38.3 | ||||
| 0.75sq | 3本/50本/0.08mm 0.753m㎡ |
1.3mm | 0.4mm | 2.1mm | 25.3 | ||||
| 1.25sq | 7本/16本/0.12mm 1.266m㎡ |
1.6mm | 0.4mm | 2.4mm | 15.0 | ||||
| 2.5sq | 7本/32本/0.12mm 2.532m㎡ |
2.3mm | 0.5mm | 3.3mm | 7.52 | ||||
| 3.5sq | 7本/44本/0.12mm 3.481m㎡ |
2.7mm | 1.1mm | 4.9mm | 5.47 | ||||
| 5.5sq | 7本/70本/0.12mm 5.538m㎡ |
3.4mm | 1.1mm | 5.6mm | 3.44 | ||||
| 8.0sq | 7本/101/0.12mm 7.991m㎡ |
4.0mm | 1.1mm | 6.2mm | 2.38 |
また柔軟性がわかる動画もございます。
更にその他特殊なシリコン電線の取り扱いもございます。

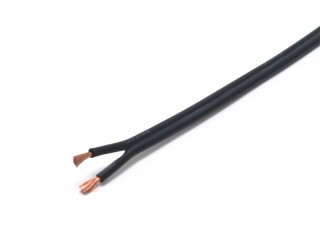

| 材質 | タフピッチ銅線 |
| 芯線構成 | 252本/0.05mm |
| 絶縁材 | シリコン |
| 色 | 黒 |
| 外径 | 1.9mm×3.8mm |

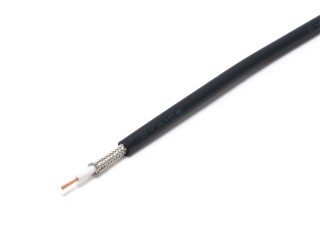

| 材質 | タフピッチ銅線 |
| 芯線構成 | 40本/0.08mm |
| 絶縁材 | シリコン (白) |
| シールド | 錫メッキ編組シールド |
| シース | シリコン(黒) |
| 外径 | 2.8mm |

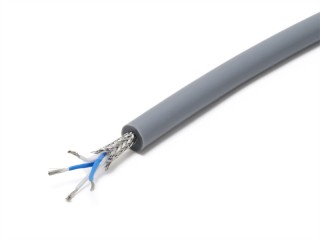

| 中心導体 | 材質 | 銀めっき軟銅線 |
| 構成 | 40/0.08( AWG24)×4 | |
| 絶縁体 | 材質 | FEP(青×2,白×2) |
| 外径 | 外径1.0mm(1本あたり)コア撚り外径2.4mm | |
| 外部導体 | 材質 | 錫めっき軟銅線 (編組シールド) |
| 構成 | 24/4/0.12(密度90%) | |
| シース | 材質 | 強化シリコン |
| 色 | 灰色 | |
| 仕上外径 | 6.7mm | |
| XLR3Pin用マイクケーブル | ||
| 中心導体 | 材質 | 銀めっき軟銅線 |
| 構成 | 40/0.08( AWG24)×4 | |
| 絶縁体 | 材質 | FEP(青×2,白×2) |
| 外径 | 外径1.0mm(1本あたり)コア撚り外径2.4mm | |
| 外部導体 | 材質 | 錫めっき軟銅線 (編組シールド) |
| 構成 | 24/4/0.12(密度90%) | |
| シース | 材質 | 強化シリコン |
| 色 | 灰色 | |
| 仕上外径 | 6.7mm | |
| XLR3Pin用マイクケーブル | ||
