住友電工

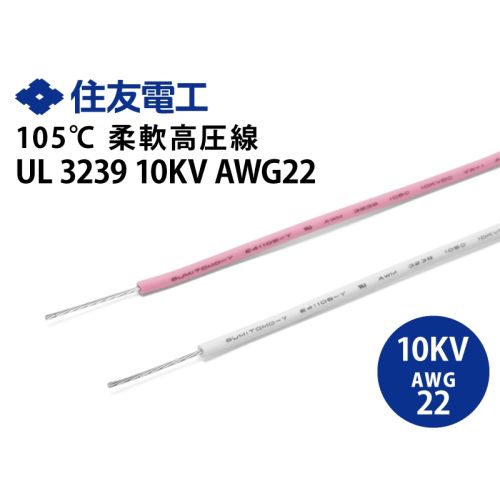

UL3239 AWG22 10kV 柔軟高圧線

¥99 (税込)

住友電工製UL3239は、絶縁体に架橋難燃ポリエチレンを使用した柔軟性のある高圧線で、照射架橋することにより耐熱性も向上しています。

※こちらのケーブルは1巻でご注文の場合610mになります。

  • 10mお買い上げで1mあたり ¥83 (税込) 割引率 16%。
  • 100mお買い上げで1mあたり ¥73 (税込) 割引率 26%。
  • 610mお買い上げで1mあたり ¥58 (税込) 割引率 41%。
在庫あり

商品詳細

概要

液晶ディスプレーのバックライトを始め、ファクシミリ、スキャナのランプなど、高電圧が印加され柔軟性を必要とされるリード線としての使用に適しています。

UL3239 AWG22 10kVの特長

  • 定格:定格電圧10kV(DC)定格温度:105℃
  • 難燃性:UL VW-1 および電気用品安全法に基づく垂直燃 焼試験に合格します。
  • 耐熱性:絶縁体は照射架橋されており熱的に安定なため、 300 〜 380℃の半田ごてが触れても溶融しにくく なっています。
  • 外径:仕上外径が細くスペースファクター上有利です。
  • 機械的性能:耐エッジ性に優れ、狭いスペースでの配線作業上 有利です。
  • 絶縁体:この絶縁体には PBDEs・PBBs などの特定臭素 系難燃剤を使用しておりません。

UL3239 AWG22 10kVの構造

UL3239 AWG22 10kVの仕様

ULスタイルNo. 定格 導体(錫メッキ軟銅線 絶縁体(架橋難燃ポリエチレン 最大導体抵抗
20℃(Ω/km)
最小絶縁抵抗
20℃(MΩ・km)
概算質量
kg/km
温度(℃) 電圧kV(DC) サイズ(AWG) 構成(mm) 外径(mm) 厚さ(mm) 外径(mm)
3239 105 10 22 7/0.254 0.76 0.73 2.22 54.8 1000 8.7
20 22 7/0.254 0.76 0.87 2.50 54.8
