モガミ電線

3080　（切り売り110Ωデジタルケーブル）

この商品の最初のレビューを書く

￥220 （税込）

モガミ2310は、110Ω AES/EBUに適合するよう設計されたケーブルです。
使い勝手の良い柔軟な構造設計は、取り回しにもストレスを感じませんのでマイクケーブルとしても非常に相性がいいです。

※こちらの商品を1巻でお求めの際は、1巻は最長200m巻となります。

在庫あり

この商品について問い合わせる

商品詳細

概要

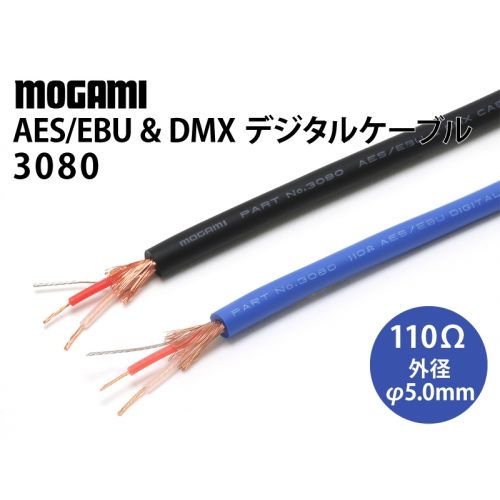

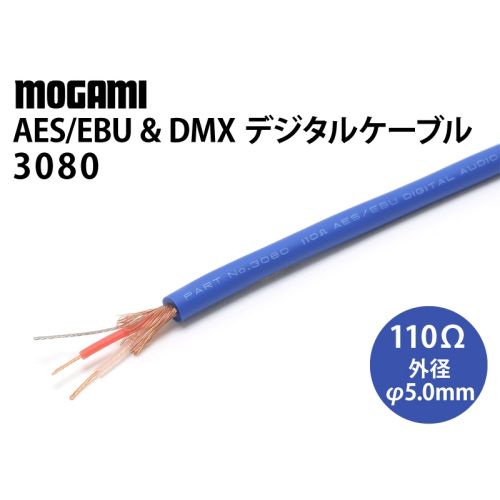

100Ω AES/EBS &DMX デジタルケーブル　3080

モガミ2310は、110Ω AES/EBUに適合するよう設計されたケーブルです。
使い勝手の良い柔軟な構造設計は、取り回しにもストレスを感じませんのでアナログマイクケーブルとしても非常に相性がいいです。
繊細なデジタル信号に対応する高いクオリティと低静電容量設計は、アナログ用途においてもS/N比の高いクリアかつ情報損失の少ないフラットな好結果をもたらします。

3080 のポイント

特性インピーダンスは110Ωです。
仕上り外径φ5.0mmと比較的細く、ほどよいフレキシブルさがあります。
AES規格の機器をイコライザー無しで使用する場合は最大150mまでの連続使用が可能です。
イコライザーを使った場合は更に1.5倍程度の使用が可能になります。
DMX信号にも適用できます。
推奨される最大連続使用長さは「150ⅿ」です。

3080 の仕様・特性

特性インピーダンス		110 Ω ±5%
減衰率		0.069 dB/m（10 MHz）
導体抵抗（DC 20℃）	芯線	0.11 Ω/m
導体抵抗（DC 20℃）	シールド	0.02 Ω/m
静電容量（1kHz・20℃）		46 pF/m
位相定数		0.20 rad/m
ハムノイズ		最大 50 mV
電磁ノイズ		最大 2.0 mV
マイクロホニックノイズ		最大 40 mV
耐電圧（60秒間）		AC 500 V
絶縁抵抗		10⁴ MΩ・m Min
耐屈曲特性		10,000 cycles
抗張力		343 N
使用温度		-20℃~+60℃

スタイルNo.		3080　AES/EBU & DMX CABLE
芯線	導体	裸軟銅線（A）
	素線構成・芯数	0.178SQ（AWG25・7本/018mm）×2芯
	絶縁体	架橋ポリエチレン（XLPE）
	外径	φ1.5mm
ドレインワイヤー	導体	スズメッキ軟銅線（TA）
ドレインワイヤー	素線構成	7本/0.18mm
シールド	導体	裸軟銅線（A）
シールド	素線構成・タイプ	70本/0.12mm・横巻タイプ
外装シース	材質	軟質ビニール（Flexible PVC）
外装シース	仕上り外径	φ5.0mm
色		ブルー
印字		PART No.3080 110Ω AES/EBU DIGITAL AUDIO CABLE　JAPAN　STYLE 2552（UR）AWM MOGAMI VW-1　（2019年5月現在）
標準条長		200m（656ft）
概算重量		6.6kg / 200m
適用規格		AES3-100X（ANSI S.4. 40-199-X） EBU　Rech, 3250-E CEI / IEC 958 / CCIR Rec.647 UL AWM 2552,30V,60℃,VW-1
