概要
オヤイデ電気の「オーディオ用バランス遮蔽型電源トランス」のON/OFFスイッチとして採用。（生産完了品）
オーディオ評論家の福田雅光先生推奨品である「テンパール製 安全ブレーカ」を使用し、電源の源となる200V/100Vの音質劣化を最小限に留めます。
福田雅光先生はブレーカーについて「理論的には接点の少ない1E型が有利で、聴感的にもクオリティは高い。オーディオ用としては、混濁が少なく透明度の高いテンパールのB-1EA20Aが勧められる」との推奨。 他、メイン電源スイッチの付いていない「古いオーディオ機器」の電源の遮蔽スイッチとして活用されることも多い。
テンパール工業 分岐回路用配線用遮断器(安全ブレーカ）
安全ブレーカ （一般標準品）
B-1EA ( 2,3,5,6,10,15,20,30A )
100V回路用 2P1E､1φ2W式､30AF､定格遮断容量:1.5kA
B-2EA ( 6,10,15,20,30A )
200V回路用 2P2E､1φ2W式､30AF､定格遮断容量:1.5kA
(１００Ｖ回路にも使えます。)
住宅用分電盤、標準分電盤等の組込用として、また小容量負荷等にご利用いただける遮断器です。黒ハンドル。
* 販売商品以外の取り寄せも可能になります。お取り寄せ個数は10個より承れます。お取り寄せに付きまして納期1週間ほどかかります。
安全ブレーカの動作特性について
長限時特性
住宅用分電盤からコンセントまでの屋内配線を、過負荷、短絡から保護する機能。(現行の安全ブレーカの機能)
瞬時遮断特性
家電製品などの電源コードの短絡発生時に、瞬時遮断する機能。
製品特性
| 在庫商品 | 回路区分 |
|---|---|
| 2P1E 6A | B-1EA ( 2,3,5,6,10,15,20,30A ) 100V回路用 2P1E､1φ2W式､30AF､定格遮断容量:1.5kA |
| 2P1E 10A | |
| 2P1E 20A | |
| 2P2E 15A | B-2EA ( 6,10,15,20,30A ) 100V兼200V回路用 2P2E､1φ2W式､30AF､定格遮断容量:1.5kA |
| 2P2E 20A | |
| 2P2E 30A |

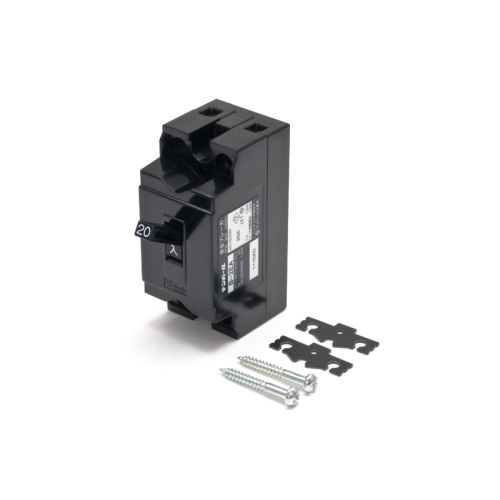

安全ブレーカ 2P2E 20Aの仕様
| 外径寸法 | 縦70mm 横32mm 高さ57mm 高さ（パネルカット部まで）40mm |
|---|---|
| 質量 | 0.09kg |
| フレーム（AF） | 30AF |
| 極数・素子数 | 2P2E |
| 定格使用電圧 | AC100V/200V |
| 定格電流 | 15A |
| 渦電流引き外し方式 | 熱動 |
| 接続可能最大電線(m㎡） | 8 |
| 標準接続方式 | ソルダレス端子方式（当座金付） |
| 定格遮断容量 | 1.5kA |
| 適合規格 | JIS C 8211 Ann2 |
