オヤイデ店舗オリジナル

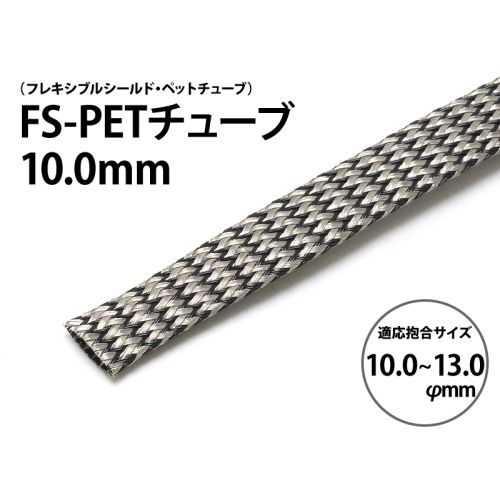

FS-PETチューブ 10.0mm

¥792 (税込)

シールド性能を持ったPETチューブが登場!

従来のPETチューブ同様に口径が拡がりますので、アッセンブリー済みのケーブルも容易に挿入できます。

※被せる物の太さによって長さが短縮します。余裕をもってお求め下さい。

在庫あり

商品詳細

概要

FS-PETチューブ

シールド性能を持ったPETチューブが登場! 従来のPETチューブ同様に口径が拡がりますので、アッセンブリー済みのケーブルも容易に挿入できます。

末端処理は下記の手順をご参照ください。

  1. テープ等で仮止め
  2. 熱収縮チューブで押さえ・目隠し
  3. ハサミで切断
  4. 必要に応じて錫メッキ線をGNDと接続。接続にはハンダづけもしくは導電性テープなどを使用します。

FS-PETチューブのポイント

  • 錫メッキ銅線とPETものフィラメントを混合編組
  • 電線に被せるだけで、シールド線を後付けすることができます。
  • 拡張可能な編組構造により、収束性と耐久性に優れます。
  • 広範囲の温度に適応(-40℃~150℃)

FS-PETチューブ 10.0mm:シールド効果

※数値は実測値につき保証値ではありません。

こんな方にオススメ!

  • オリジナルのシールドケーブルを作りたい方に。
  • 既にアッセンブリされたケーブルに、シールド性能を追加したい方に。
  • TBC(平編み編組線)でシールド線を追加していた方に。

注意点

  • FS-PETチューブは錫メッキ銅線部分が露出した状態となります。くれぐれも感電にはご注意の上、作業を行ってください。
  • FS-PETチューブの切断面は銅線が剥き出しとなりますので、怪我にご注意の上、作業を行ってください。
  • 製作例画像のようにPETチューブを追加して取り付けることで、簡易的な絶縁性を持たせることができます。

仕様

型番 FS-PETチューブ
呼称サイズ 10.0mm
折幅 10±3mm
拡張内径 13.0mm
材質 錫メッキ銅 + PETモノフィラメントの混合編組
重量 20.4g/m ±20%
使用温度範囲 -40℃~150℃
シールド性能 39db(10MHz) | 39db(100MHz) | 38db(400MHz) | 44db(1000MHz)

※被せる物の太さによって長さが短縮します。余裕をもってお求め下さい。
