トーコネ
NJ-8DFB（N型ジャック）
￥1,606 （税込）
8D-FB、8D-FB-LITE、8D-SFA、8D-SFA-LITEケーブルに適合するN型ストレートジャックで、50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、ハンダタイプになります。※75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
※こちらの商品は弊社在庫が無くなり次第、取寄せ品となります。
在庫あり
関連する商品
商品詳細
概要

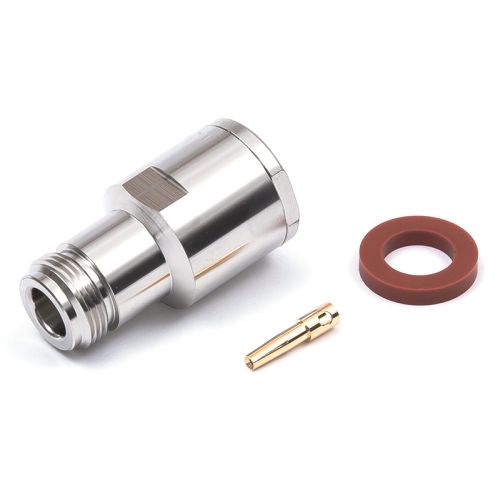

NJ-8DFB（N型ジャック）
8D-FB、8D-FB-LITE、8D-SFA、8D-SFA-LITEケーブルに適合するN型ストレートジャックです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトは半田タイプです。
| 概要 | |
|---|---|
| 嵌合部形状 | ジャック |
| 特性インピーダンス | 50Ω |
| 定格電圧 | AC 500V |
| 使用周波数範囲 | 10GHz |
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
| 耐電圧 | AC 1000V 1分間 |
| 接触抵抗 | 3mΩ以下 |
| 電圧定在波比 | 1.2以下（0.05MHz～2000MHz） |
| 使用温度範囲 | -20～+80℃ |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
NJ-8DFBの仕様
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| NJ-8DFB | 22.5 | 45.0 | 22.5 | 12.0 | 8D-FB、8D-FB-LITE、8D-SFA、8D-SFA-LITE | Ni（ニッケル） | Au（金） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
