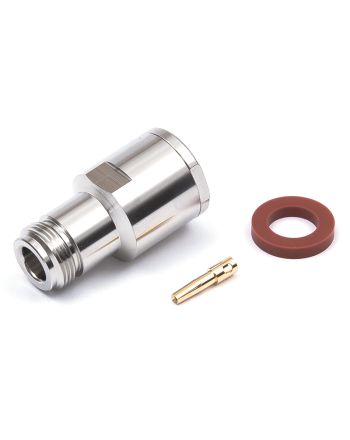

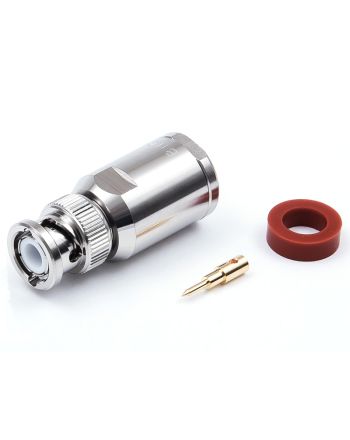

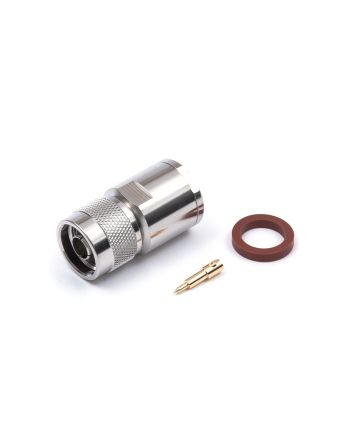

関連する商品
商品詳細
概要
ブログタイトル【太物同軸ケーブルを5ｍから販売中！！】

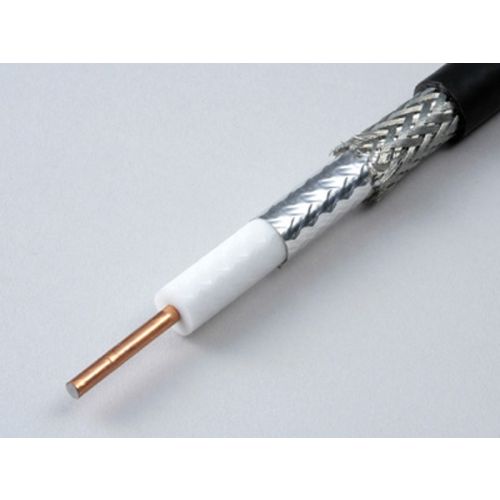

高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、 広く国内一般に使用されています。特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。
銅クラッドアルミ線(CA)とは
銅クラッドアルミ線（以下CA線）は、アルミニウム線のまわりに銅を一様に被覆し、銅－アルミ境界を強固に金属結合させることにより、銅とアルミそれぞれの利点を生かした素材です。
- 銅導体に対し約39％の軽量化が可能（15%CA線）
- コストダウン：一定重量から製造される線の長さは銅の約2.5倍です。
- 半田付けが可能
- 端子接続部の信頼性向上アルミ導体接続での酸化物生成による抵抗上昇は生じません。導体接続方法は銅導体と同じです。
関連動画
構造表
| 項目 | 単 位 | 構 成 | |
|---|---|---|---|
| 内 部 導 体 | 材 料 | － | 銅被覆アルミ線 |
| 構 成 | 本／mm | 1/2.8 | |
| 外 径 | mm | 2.8 | |
| 絶 縁 体 | 材 料 | － | 発泡ポリエチレン |
| 外 径 | mm | 7.8 | |
| 外 部 導 体 | － |
アルミ箔貼付プラスチックテープ |
|
| シ ー ス | 材 料 | － | ＰＶＣ |
| 色 | － | 艶消黒 | |
| 厚 さ | mm | 1.1 | |
| 仕 上 外 径 | mm | 11.0 | |
| 概 算 質 量 | kg／km | 130 | |
特性表（20℃）
| 項目 | 単位 | 特性値 | |
|---|---|---|---|
| 絶縁抵抗 （ 最 小 ） | MΩ・km | 10000 | |
| 耐 電 圧 | A.C.V／１分間 | 1000 | |
| 静 電 容 量 （ 標 準 ） | nF／km | 83 | |
| 特性インピーダンス | Ω（10MHz） | 50±2 | |
| 標準減衰量 | dB／km | 144MHz | 49 |
| 430MHz | 88 | ||
| 900MHz | 130 | ||
| 1300MHz | 160 | ||
| 1500MHz | 175 | ||
| 1900MHz | 200 | ||
| 2000MHz | 205 | ||
| 2400MHz | 230 | ||
