日興電線
UL1513-ETFE AWG32(7/0.079)_1041-08B
￥6,138 （税込）

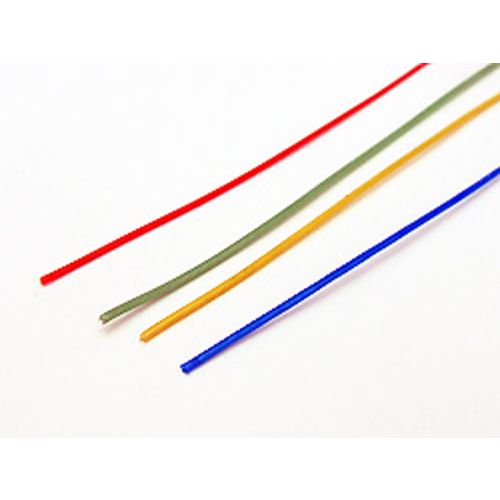

ニッコートETFE 単線導体ETFE絶縁電線
機器の内部配線や高密度配線に適します。
仕上外径が細く、機械的強度に優れています。
定格温度１０５℃ 定格電圧規定なし
UL VW-1の燃焼試験に合格します。
お取り寄せ【標準3~5営業日】 ※状況により都度連絡
商品詳細
概要
UL1513 ニッコート 撚り導体 ETFE絶縁電線
● 用 途
機器の内部配線や、高密度配線に適します。
● 特 徴
- 仕上外径が細く、機械的強度に優れています。
- 定格温度105℃、定格電圧規定なし
- UL・VW1の燃焼試験に合格します。
● 仕 様
1条の標準長は、荷姿はコイル巻き又は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の10色を標準とします。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 単 線 |
型式番号 | 導体 | 絶縁体 | 電気特性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
構成 mm |
外径 mm |
厚さ mm |
仕上 外径 mm |
導体 抵抗 (at20℃) MΩ・km |
絶縁 抵抗 (at20℃) MΩ・km |
試験 電圧 AC V/1分 |
定格 | 許容 電流 (参考) A |
||
| 1041-20A | 32 | 0.03 | 1/0.203 | 0.20 | 0.15 | 0.50 | 576.0 | 1,500 | 4,000 | ---V 105℃ |
1.8 | |
| 1041-26A | 30 | 0.05 | 1/0.254 | 0.26 | 0.56 | 367.9 | 2.3 | |||||
| 1041-32A | 28 | 0.08 | 1/0.320 | 0.32 | 0.62 | 231.8 | 3.1 | |||||
| 1041-40A | 26 | 0.13 | 1/0.404 | 0.41 | 0.71 | 144.1 | 4.1 | |||||
| 1041-51A | 24 | 0.20 | 1/0.511 | 0.51 | 0.81 | 89.6 | 5.6 | |||||
| 1041-80A | 20 | 0.52 | 1/0.813 | 0.81 | 0.20 | 1.22 | 35.5 | 11.0 | ||||
| 撚 線 |
型式番号 | 導体 | 絶縁体 | 電気特性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
構成 mm |
外径 mm |
厚さ mm |
仕上 外径 mm |
導体 抵抗 (at20℃) MΩ・km |
絶縁 抵抗 (at20℃) MΩ・km |
試験 電圧 AC V/1分 |
定格 | 許容 電流 (参考) A |
||
| 1041-08B | 32 | 0.03 | 7/0.079 | 0.24 | 0.15 | 0.54 | 559.6 | 1,500 | 4,000 | ---V 105℃ |
1.8 | |
| 1041-10B | 30 | 0.06 | 7/0.102 | 0.30 | 0.60 | 329.0 | 2.3 | |||||
| 1041-12B | 28 | 0.09 | 7/0.127 | 0.38 | 0.68 | 212.2 | 3.1 | |||||
| 1041-16B | 26 | 0.14 | 7/0.160 | 0.48 | 0.78 | 133.7 | 4.2 | |||||
| 1041-10F | 0.16 | 19/0.102 | 0.51 | 0.81 | 121.2 | 4.3 | ||||||
| 1041-20B | 24 | 0.23 | 7/0.203 | 0.60 | 0.90 | 82.3 | 5.8 | |||||
| 1041-12F | 0.22 | 19/0.120 | 0.60 | 0.90 | 87.6 | 5.7 | ||||||
| 1041-26B | 22 | 0.36 | 7/0.254 | 0.78 | 1.08 | 52.6 | 8.1 | |||||
| 1041-16F | 0.38 | 19/0.160 | 0.80 | 1.10 | 49.3 | 8.3 | ||||||
| 1041-20F | 20 | 0.62 | 19/0.203 | 1.02 | 1.32 | 30.3 | 11.4 | |||||
